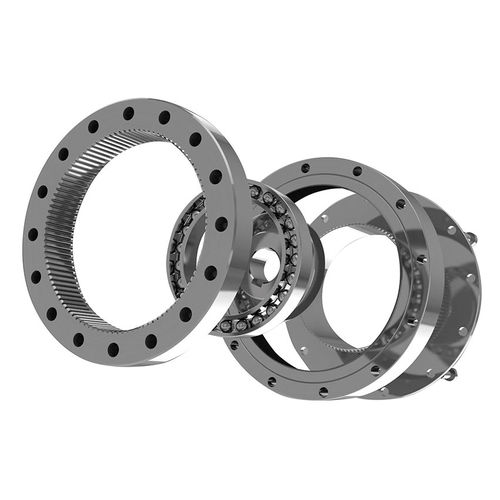

Wellgetriebe FLEXWAVE

koaxial50 - 100 Nm20 - 50 Nm

FLEXWAVE – Das Spannungswellengetriebe für die Robotik Aufgrund der stetig steigenden Nachfrage nach Präzision im Bereich Werkzeugmaschinen, Automation und Robotik, hat die Nidec-Shimpo Corporation ihr ganzes Knowhow und ihre langjährige Erfahrung in die Entwicklung eines neuen Spannungswellengetriebes investiert. Die Nidec-Shimpo Corporation ist ein weltweit führendes Unternehmen im Bereich der Präzisionsgetriebetechnologie. Dieses neue Spannungswellengetriebe, mit der Bezeichnung Flexwave, trägt dem Bedarf an hoher Drehmomentdichte in einem leichten, kompakten Design in Kombination mit Spielfreiheit und hohen Übersetzungsverhältnissen Rechnung. FLEXWAVE – Das Spannungswellengetriebe von Nidec-Shimpo Der Übersetzungsmechanismus: Das Flexgear und das elastische Lager nehmen bei eingesetztem Exzenter eine elliptische Form an. Das Flexgear und das Hohlrad befinden sich an beiden Enden der langen Achse der Ellipse in stabilem Eingriff. Ist das Hohlrad fixiert und wird der Exzenter (antriebsseitig) im Uhrzeigersinn gedreht, dreht sich das Flexgear (abtriebsseitig) entgegen dem Uhrzeigersinn. Die Drehzahl wird dabei durch die Differenz der Anzahl der Zähne zwischen den beiden Rädern bestimmt.
