Schwingungsüberwachungssystem

DrehzahlLadungVerschleiß

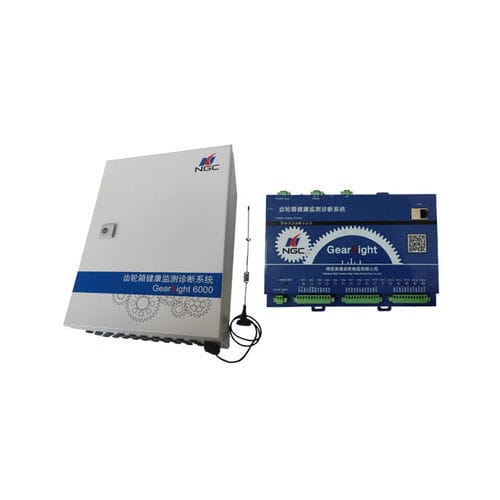

Das Getriebezustandsüberwachungs- und -diagnosesystem der GearSight6000-Serie ist mit einer leistungsstarken und hochpräzisen Chiparchitektur ausgestattet. Das System unterstützt 16 Schwingungskanäle und 2 Drehzahlkanäle mit Abtastfrequenzen von bis zu 256 KHz. es wird eine hochauflösende 24-Bit-ADC-Chip-Ebene mit synchroner Mehrkanalerfassung verwendet. Der Rechenkern besteht aus einem FPGA-Chip für die parallele Datenverarbeitung, der über erweiterbare Edge-Computing-Fähigkeiten verfügt und bis zu 16 Temperaturkanäle und 8 analoge Signalkanäle im Bereich 4-20 mA überwachen kann. Das Getriebezustandsüberwachungs- und -diagnosesystem der GearSight6000-Serie kann Betriebsdaten, einschließlich Vibrationen und Drehzahl, in Echtzeit überwachen und verarbeiten und dann die relevanten Daten und alle anderen Informationen über das Internet an entfernte oder lokale Plattformen senden. Leistungsmerkmale Die Schutzart der Erfassungsstation ist IP65, die des Sensors IP68. Sie haben die Zertifizierung für eine Vielzahl von Zuverlässigkeitstests bestanden und können sich an eine breite Palette von rauen Arbeitsbedingungen und Umgebungen anpassen. Es werden Schaltkreise auf Instrumentenebene verwendet, die einen Spitze-Spitze-Rauschwert von etwa 0,1 mV (0,002 m/s2) mit einem Dynamikbereich von fast 100 dB erreichen. Gleichzeitig verbessert ein hochempfindlicher Beschleunigungssensor die Fähigkeit, schwache Schwingungssignale zu erfassen und zu identifizieren. Das System unterstützt 16 Schwingungskanäle und 2 Drehzahlkanäle mit Abtastfrequenzen von bis zu 256 KHz. es wird eine hochauflösende 24-Bit-ADC-Chip-Ebene mit synchroner Mehrkanalerfassung verwendet. Die Schwingungs- und Drehzahlsignale des Getriebes können synchron erfasst und überwacht werden, um eine gute Rauschunterdrückung zu erreichen.
