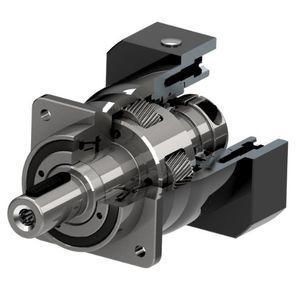

Schrägverzahntes Getriebe AF180
koaxialmit Vollwelle500 - 1000 Nm

schrägverzahntes Getriebe
schrägverzahntes Getriebe
schrägverzahntes Getriebe
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
schrägverzahnt
Achsenausrichtung
koaxial
Wellentyp
mit Vollwelle
Drehmoment
500 - 1000 Nm, 1 - 2 kNm
Anzahl Stufen
einstufig, mehrstufig
Leistung
Hochpräzision
Anwendungen
für Landmaschinen, für Industrieanwendung, für den Bergbau, für Schöpfschaufel
Rotationsgeschwindigkeit

Min: 0 rpm
(0 rad.min-1)

Max: 6.000 rpm
(37.699,11 rad.min-1)

2.000 rpm
(12.566,37 rad.min-1)

Leistung

Min: 750 W
(1,02 hp)

Max: 5.000 W
(6,8 hp)

3.000 W
(4,08 hp)

Beschreibung

Unsere AF-Serie ist unkompliziert und leistungsstark. Sie kann direkt an Ihre Anlage angeschlossen werden, ohne dass ein Zwischenflansch erforderlich ist. Das große Rillenkugellager am Abtrieb kann große axiale und radiale Kräfte aufnehmen. Dabei entsteht nur wenig Wärme, so dass auch bei komplexen Produktionsabläufen ein zuverlässiger Betrieb gewährleistet ist. Geringe Wärmeentwicklung bei höchsten Drehzahlen Optimierte Abtriebslagerung Quadratischer Abtriebsflansch, einfacher Motoranbau Höchste Dynamik in Mehrachssystemen Für jede Einbaulage Hochpräzises Stirnradgetriebe Geringes Verdrehspiel & Geräusch Baugröße - 60mm, 75mm, 100mm, 140mm, 180mm Ausgangsdrehmoment - 42Nm-1568Nm Übersetzungsverhältnis 1 Stufe - 3,4,5,6,7,8,9,10 Übersetzung 2 Stufe - 12,15,16,20,25,28,30,35,40,45,50 Übersetzungsverhältnis 3 Stufe - 48,60,75,80,100,120,125,180,200,256,320,512 Flankenspiel 1 Stufe - P0<2 arc-min P1<3 arc-min P2<5 arc-min Flankenspiel 2 Stufe - P0<3 arc-min P1<5 arc-min P2<7 arc-min Umkehrspiel 3 Stufe - P0<5 arc-min P1<7 arc-min P2<9 arc-min

---

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von Newstart Planetary Gear Boxes Co.,Ltd. anzeigen
