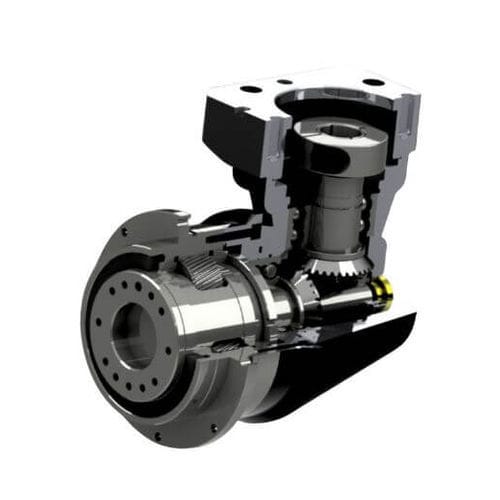

Schrägverzahntes Servogetriebe ADR64rechtwinkligmit Hohlwelle50 - 100 Nm
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- schrägverzahnt
- Achsenausrichtung
- rechtwinklig
- Wellentyp
- mit Hohlwelle
- Drehmoment
- 50 - 100 Nm
- Anzahl Stufen
- einstufig, mehrstufig
- Leistung
- Hochpräzision, mit geringem Spiel, mit hoher Gesamtsteifigkeit, Hochleistung, Hochdrehmoment, wartungsfrei, geräuscharm, hohe Effizienz
- Anwendungen
- für Servomotor, für Kraftübertragungen, für Förderanlagen, für Industrieanwendung, Maschine
- Rotationsgeschwindigkeit
3.000 rpm
(18.849,56 rad.min-1)Max: 5.000 rpm
(31.415,93 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Leistung
500 kW
(679,81 hp)Max: 750 kW
(1.019,72 hp)Min: 250 kW
(339,91 hp)
Beschreibung
Die Baureihe ADR ist unser Planetengetriebe mit kompakter Flanschabtriebswelle. Sie sparen mehr als ein Drittel des Platzes und profitieren von einer fünfmal höheren Torsionssteifigkeit als bei herkömmlichen Produkten. Durch seine standardisierte Flanschschnittstelle ist es besonders montagefreundlich. Die integrierte Dübelbohrung sorgt für zusätzliche Sicherheit bei der Montage.
Baugröße - 64mm, 75mm, 100mm, 140mm, 200mm, 255mm, 285mm
Ausgangsdrehmoment - 42Nm-4702Nm
Übersetzungsverhältnis 1 Stufe - 3,4,5,6,7,8,9,10
Übersetzung 2 Stufe - 12,15,16,20,25,28,30,35,40,45,50
Übersetzungsverhältnis 3 Stufe - 48,60,75,80,100,120,125,180,200,256,320,512
Umkehrspiel 1 Stufe - P0<2 arc-min P1<3arc-min P2<5 arc-min
Flankenspiel 2 Stufe - P0<3 arc-min P1<5 arc-min P2<7 arc-min
Umkehrspiel 3 Stufe - P0<5 arc-min P1<7 arc-min P2<9 arc-min
---
