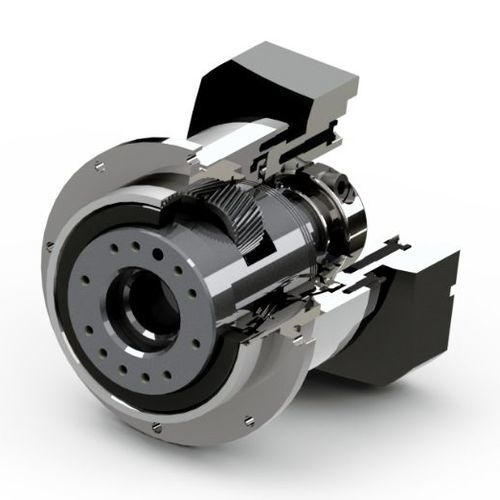

Schrägverzahntes Getriebe AD110koaxialmit großem Achsabstand500 - 1000 Nm
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- schrägverzahnt
- Achsenausrichtung
- koaxial
- Wellentyp
- mit großem Achsabstand
- Drehmoment
- 500 - 1000 Nm
- Anzahl Stufen
- einstufig, mehrstufig
- Leistung
- geräuscharm, Präzision, mit geringem Spiel, Hochleistung, Hochdrehmoment, wartungsfrei, mit hoher Drehzahl, für hohe Belastungen, Hochleistung, mit hoher Gesamtsteifigkeit
- Anwendungen
- für Industrieanwendung, für die chemische Industrie, für die Automation, für Förderanlagen, für die petrochemische Industrie, für FTS
- Weitere Eigenschaften
- kompakt, Spann, zum Schneiden, für Lebensmittelverpackung
- Rotationsgeschwindigkeit
3.000 rpm
(18.849,56 rad.min-1)Min: 50 rpm
(314,16 rad.min-1)Max: 4.000 rpm
(25.132,74 rad.min-1)- Leistung
1.500 W
(2,04 hp)Min: 250 W
(0,34 hp)Max: 2.000 W
(2,72 hp)
Beschreibung
Die AD-Serie ist unser Planetengetriebe mit kompakter Flanschabtriebswelle. Sie sparen mehr als ein Drittel des Platzes und profitieren von einer fünfmal höheren Torsionssteifigkeit als herkömmliche Produkte. Durch seine standardisierte Flanschschnittstelle ist es besonders montagefreundlich. Die integrierte Dübelbohrung sorgt für zusätzliche Sicherheit bei der Montage.
Baugröße - 64mm, 75mm, 100mm, 140mm, 200mm, 255mm, 285mm
Ausgangsdrehmoment - 42Nm-4702Nm
Übersetzungsverhältnis 1 Stufe - 3,4,5,6,7,8,9,10
Übersetzung 2 Stufe - 12,15,16,20,25,28,30,35,40,45,50
Übersetzungsverhältnis 3 Stufe - 48,60,75,80,100,120,125,180,200,256,320,512
Umkehrspiel 1 Stufe - P0<2 arc-min P1<3arc-min P2<5 arc-min
Flankenspiel 2 Stufe - P0<3 arc-min P1<5 arc-min P2<7 arc-min
Umkehrspiel 3 Stufe - P0<5 arc-min P1<7 arc-min P2<9 arc-min
---
