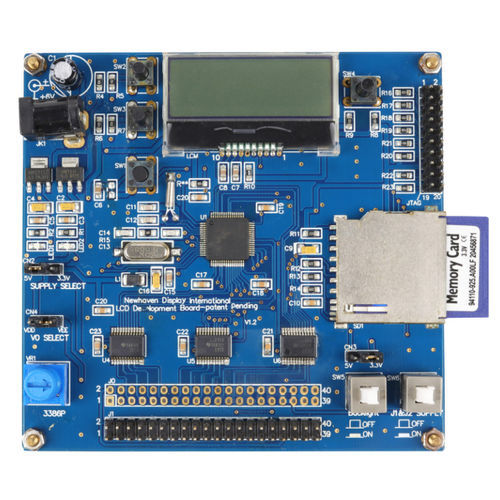

Bewertungskit NHDev Development Board

Dieses NHDev Entwicklungsboard V2.0 ist für die Evaluierung oder das Prototyping unserer TFTs, COG, Zeichen-LCDs, Grafik-LCDs und OLED-Displays gedacht. Dieses Board basiert auf dem STM32F103 Cortex-M3 Mikrocontroller. Das Gerät wurde vorprogrammiert, um die meisten unserer Display-Module zu unterstützen, und enthält eine SD-Karte mit vorgeladenen Bildern und Textdateien für die unterstützten Displays, die mit einem PC neu geladen oder bearbeitet werden können, um die Displays mit benutzerdefinierten Bildern oder Texten zu bewerten. Diese Entwicklungsplatine verfügt über viele Funktionen, darunter einen Schalter zur Aktivierung der Hintergrundbeleuchtung, einen variablen Widerstand zur Kontrasteinstellung, eine Benutzeroberfläche mit 3 Drucktasten, einen MPU-Reset-Schalter und einen JTAG-Anschluss mit ARM2x10-Pin-Layout für die Programmierung. Dieses Board hat auch 2,54mm Pitch LCD-Entwicklungsausgangsstifte und Durchgangslöcher. Es hat eine 6VDC-Stromversorgung und einen Jumper zur Auswahl von +5V oder 3,3V LCD-Stromversorgung. Bitte klicken Sie auf den Spezifikationslink oben, um eine detaillierte Bedienungsanleitung und eine vollständige Liste der unterstützten Displays zu erhalten. Das LCD-Schnittstellenkabel ist separat erhältlich oder Sie können Ihr eigenes Kabel bauen.
