Übersicht

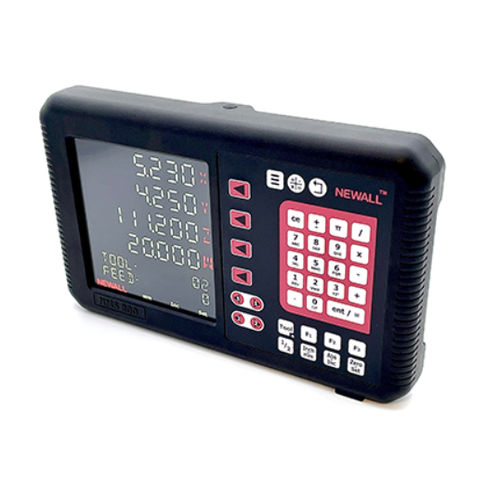

Der NMS800 ist das neueste Modell in der Reihe der hochwertigen Anzeigen von Sensata | Newall. Das DRO bietet zahlreiche produktivitätssteigernde Funktionen zur Erhöhung der Werkzeugmaschinen-Effizienz. In Kombination mit den Sensata | Newall Spherosyn Serial- und Microsyn Serial-Encodern liefert der NMS800 jahrelange wartungsfreie, störungsfreie Performance. Die induktiven Encoder von Sensata | Newall sind einfach zu installieren und auf gleichbleibende Genauigkeit und Zuverlässigkeit selbst unter härtesten Werkstattbedingungen ausgelegt.

Merkmale

• Verfügbar für 2, 3 oder 4 Achsen
• Klare PMVA-LCD-Anzeige
• Selbsterkennender Encoder-Eingang
• Langlebige Membrantastatur
• Lineare und Winkellesung (modellabhängig)
• Sichere Niederspannungsversorgung (UL)
• Panel-Einbauversion verfügbar

Weitere Funktionen

• Anzeige der Vorschubgeschwindigkeit
• Bolt-hole-Circle-Routine
• Line-hole-Routine
• Bogenkonturierung
• Programmierbarer Speicher / Teach
• Polarkoordinaten
• Werkzeugversätze
• Kegelberechnungen
• Achsenvektorbildung / Summation
• Lineare und segmentierte Fehlerkompensation
• Rückgängig-Funktion (bis zu acht Schritte zurück bei Fehlern)
• RS232-Ausgang
• Mehrere Sprachen

Downloads

• NMS800 Datenblatt (PDF)
• NMS800 Digital Readout Benutzerhandbuch (PDF)

Technische Daten

• Allgemeine Funktionen
  • 2-, 3- oder 4-Achsen-Konfiguration
  • Zoll/mm-Umschaltung
  • Vier benutzerdefinierbare Funktionstasten
  • Absolute/Inkrementale Arbeitsweise
  • Achsenvoreinstellung / Nullsetzen
  • Nullannäherungswarnung (grafisch und akustisch)
  • Anzeige der Vorschubgeschwindigkeit
  • Newall-Encoder-Autodetektion
  • Drehzahl-Anzeige* (erfordert Drehgeber)
  • Winkelmessung* (erfordert Drehgeber)
• Fräs-spezifische Funktionen
  • Bolt-hole-Circle / PCD-Berechnungen
  • Line-hole / Rasterberechnungen
  • Bogenkonturierung
  • Taschen- / Inselbearbeitung
  • Summation von zwei Encodern in derselben Ebene
• Drehbank-spezifische Funktionen
  • Radius-/Durchmesseranzeigen
  • Werkzeugversatzbibliothek (50)
  • Kegelberechnung
  • Vektorisierung (erfordert 3 Achsen)
• Encoder-Kompatibilität
  • Serielle Eingänge: Sensata | Newall Spherosyn & Microsyn Serial, proprietäres Signal (nicht kompatibel mit früheren Sensata | Newall DRO-Encodern S2G/M2G)
  • Digitale (TTL) Eingänge: Sensata | Newall TTL-Encoder und viele Drittanbieter-TTL-Encoder, einschließlich Drehgeber
• Anzeige: PMVA-LCD-Bildschirm - 127 mm x 122 mm - Membrantastatur mit hörbarem taktilem Feedback
• Bauweise: Vorder- und Rückplatte aus hochdruckgegossener Aluminiumlegierung
• Abmessungen: Höhe: 187 mm (7.36 in); Breite: 306 mm (12.04 in); Tiefe: 46.6 mm (1.83 in)
• Elektrische Anforderungen: Versorgungsspannung 100-240 VAC (47 - 63 Hz) an externer, mitgelieferter PSU
