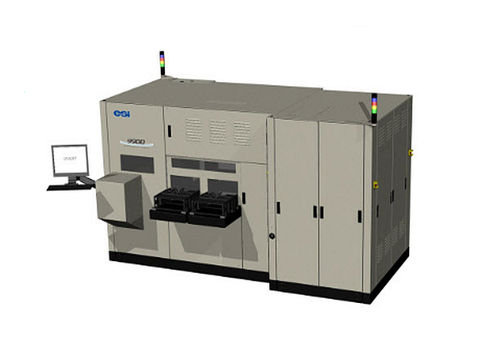

Das 9900-System von ESI ist revolutionär für die Halbleiterindustrie, da es unseren Kunden ermöglicht, die 3D-Integration in ihre hochvolumige Fertigungsumgebung vollständig zu integrieren. Optimiert für hohe Präzision und Geschwindigkeit, liefert der 9900:
* Fortschrittliche Technologie in einem integrierten System - Der 9900 ermöglicht das vollständige Schneiden von ultradünnen Wafern und Ritzlogik oder System on Chip (SoC) Wafern auf Die Attach-Folien (DAFs) in einem integrierten System.
* Beispiellose Matrizenbruchfestigkeit - Einige Wafer haben empfindliche, spröde, niedrige k-Materialien auf den obersten Schichten des Wafers. Es ist wichtig, diese ohne Beschädigung zu durchschneiden. Der 9900 verwendet einen proprietären Laser- und Trockenätzprozess, um die Werkzeugfestigkeit für die anspruchsvollsten Anwendungen zu maximieren.
* Erhöhte Präzision und Ausbeute - Der 9900 verwendet einen präzisionsgesteuerten Laser mit 355 nm Wellenlängenausgang auf der ultradünnen Waferoberfläche. Dies ermöglicht es den Herstellern, die Breite der Ritzlinien zu minimieren und mehr Die pro Wafer zu produzieren.
* Optimierte Laufzeiten - Die einfach zu bedienende Software- und Rezeptbibliothek ermöglicht es Kunden, die Laufzeiten für ihre spezifischen Fertigungsanwendungen zu optimieren.
---
