Laborheizplatte GHP 721-900 mm

automatischKühldigital

Produktübersicht

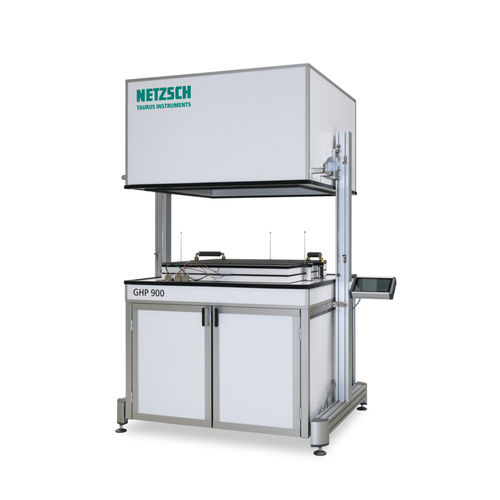

Guarded Hot Plate GHP 721-900 mm, ausgelegt für Forschung & Entwicklung mit kundenspezifischen Heizplatten und oberer Bestückung der Prüfkammer. Ermöglicht das Einlegen schwerer oder komplexer Proben ohne Beschädigung der Messplatten. Messwerterfassung und Steuerung über externes Auftischgerät Lambda Control und PC mit Windows sowie Lambda-Software. NETZSCH TAURUS Instruments GmbH fokussiert Messgeräte zur Bestimmung der Wärmeleitfähigkeit von Bau- und Dämmstoffen.

Highlights

• Guarded Hot Plate-Methode zur absoluten thermischen Charakterisierung von Isolationsmaterialien.
• Große Probenaufnahme (Prüfkammer 900 mm x 900 mm) und variable Heizplattenabmessungen.
• Obere Bestückung / schwenkbare Kammer für sicheren Einbau schwerer oder sperriger Proben.
• Geeignet für dicke, hochdichte Proben und Verbundbauteile.

Anwendungsbereiche

• F&E und Qualitätskontrolle für Dämmstoffe, Baustoffe und Isolierglas.
• Charakterisierung dicker Proben, geschichteter Aufbauten und großer Bauteile.
• Materialauswahl und thermische Leistungsprüfung im Labor und als Produktionsunterstützung.

Methode
Die Guarded Hot Plate-Methode misst die stationäre Wärmeleitfähigkeit (λ, W/(m·K)) durch Aufbau einer kontrollierten Temperaturdifferenz ΔT zwischen Heizplatte und Kaltplatten über die Probendicke. Der Guard-Ring wird auf Heizplattentemperatur gehalten, um laterale Wärmeverluste zu minimieren.

Normen

• ISO 8302, ASTM C177
• EN 1946-2, EN 12664, EN 12667
• DIN EN ISO 8497 (verwandte Guarded Hot Pipe-Verfahren)

Technische Merkmale und Bedienkomfort

• Obere Probeneinbringung zum Schutz der Messplatten.
• Motorisierte Verstellung der oberen Platte sowie integrierte Messung von Probendicke und Probendruck.
• Netzwerkfähigkeit sowie Steuerung und Datenerfassung über Lambda-Software.
• Kundenspezifische Heizplattengrößen und optionale Kühlsysteme.

Technische Daten (indikativ)
Messbereich: 0,005 bis 2,0 W/(m·K)
Probenauflage/Prüfkammer: 900 mm x 900 mm; Heizplattenvarianten 200 mm x 200 mm bis 500 mm x 500 mm
Probendicke: Einprobenmodus 15–280 mm; Zweiprobenmodus 2×15–140 mm
Temperaturbereich: Kaltplatte -10 °C bis 60 °C; Heizplatte 0 °C bis 70 °C

Charakteristiken

• Auslegung für dicke, hochdichte Proben innerhalb der angegebenen Prüfkammergrenzen.
• Ein- oder Zweiprobenmessung gemäß ISO 8302 möglich.
• Optionen: kundenspezifische Heizplatten, Kühlaggregate, Lambda-Software zur Steuerung und Auswertung.
