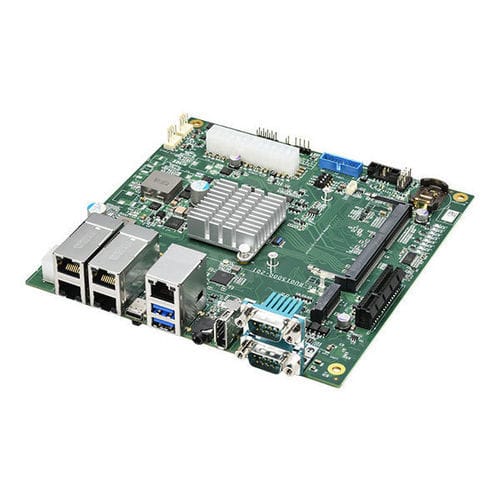

Mini-ITX-Trägerkarte Jemii-150 series

Edge AIIndustrie

Einführung
Die Jemii-150 Series ist eine Mini-ITX-Carrier-Board-Reihe für NVIDIA Jetson Orin NX- und Orin Nano-Module, entwickelt zur Vereinfachung der Integration industrieller Edge-AI-Anwendungen. Sie bietet BSP-Ausrichtung mit dem Jetson Orin Nano Dev Kit und unterstützt direktes Flashen über den NVIDIA SDK Manager, um Softwareportabilität und Migrationsaufwand zu reduzieren. Das Mini-ITX-Formfaktor erlaubt die Nutzung standardisierter Gehäuse, Kühlkonzepte und Netzteile für eine einfache mechanische Integration.

Hauptmerkmale

• Mini-ITX-Formfaktor (170 mm x 170 mm)
• Unterstützt NVIDIA Jetson Orin NX und Orin Nano Module (Super Mode aktiviert)
• BSP-aligned mit Orin Nano Dev Kit; flash-ready via NVIDIA SDK Manager
• 4x GbE über Intel® I350-AM4 mit PoE++-Funktion + 1x GbE vom Jetson-Modul
• 1x PCIe Gen3 x4 Erweiterungssteckplatz und 1x M.2 M-key 2280 (PCIe Gen4 x1) für NVMe

Übersicht / Industrielle Fähigkeiten
Für industrielle Edge-AI-Anwendungen ausgelegt, arbeitet die Jemii-150 in einem weiten Temperaturbereich von -25°C bis 70°C. Die Stromversorgungsoptionen sind variantenspezifisch: 9–32 V DC Eingang (Jemii-150D-PoE) oder standardmäßige ATX-Unterstützung (Jemii-150A und Jemii-150A-PoE). Die I/O umfasst ein geteiltes PoE++-Budget, isolierte digitale I/O, hardware-konfigurierbare serielle Schnittstellen und einen PCIe-Slot zur Funktions­erweiterung. Ausgewählte Varianten besitzen Allxon Out-of-Band (OOB) Remote-Management; die Jemii-150D-PoE-Variante bietet zusätzlich CAN 2.0 für AMR/Autonome Logistik.

Interface-Zusammenfassung (Auswahl)
Prozessor: NVIDIA Jetson Orin™ NX SOM oder NVIDIA Jetson Orin™ Nano SOM
Speicher: 16GB/8GB LPDDR5 @ 3200 MHz auf SOM (Orin NX) / 8GB/4GB LPDDR5 @ 2133 MHz auf SOM (Orin Nano)
Ethernet: 4x GbE (Intel® I350-AM4, PoE++ fähig) + 1x GbE vom Jetson-Modul
PoE-Fähigkeit: IEEE 802.3bt PoE++ Typ 3/4 PSE konform; bis zu 90W pro Port, 100W Gesamtbudget; abwärtskompatibel mit 802.3at und 802.3af PDs
USB: 2 x USB 3.2 Gen1 Ports; 1 x OTG Type-C
Seriell: 1x hardware-konfigurierbar RS-232/422/485 (Front) + 1x RS-232 (interner Header bei einigen Varianten)
Video: 1x DisplayPort 1.2
Digitale I/O: 3x isolierte DI + 3x isolierte DO
Audio: 1x 3,5 mm Klinke (Mic-In / Speaker-Out)
Speicher: 1x M.2 M-key 2280 (PCIe Gen4 x1) für NVMe SSD
PCIe: 1x PCIe Gen3 x4 Erweiterungssteckplatz
I2C: 1x I2C (2.54 mm Pin-Header)
CAN-Bus: 1x CAN 2.0 (interner Header) — nur bei Jemii-150D-PoE
Lüfter: 2x Lüfteranschlüsse (2.54 mm) + 1x Orin-Modul Lüfteranschluss (1.25 mm)
Front / Sonstiges: Frontpanel-Connector; ATX/AT Modus Auswahl per Jumper; Debug UART; interne 5V und Ground Pins

Strom / Mechanik / Umwelt
Stromversorgung: Jemii-150D-PoE: 9–32 V DC Eingang; Jemii-150A-PoE: ATX + PCIe 6-pin; Jemii-150A: ATX
Abmessungen: Mini-ITX 170 mm x 170 mm
Gewicht: ca. 200 g
Betriebstemperatur: -25°C bis 70°C
Lagertemperatur: -40°C bis 85°C
EMV / Zertifizierung: CE / FCC Class A (EN 55032 & EN 55035)

Bestellinformationen (Varianten)

• Jemii-150D-PoE: Mini-ITX Jetson-Carrier, 4x PoE++ GbE, 1x GbE, PCIe, 9–32 V DC Eingang
• Jemii-150A-PoE: Mini-ITX Jetson-Carrier, 4x PoE++ GbE, 1x GbE, PCIe, ATX-Support + ATX 6-pin
• Jemii-150A: Mini-ITX Jetson-Carrier, 5x GbE und PCIe, ATX-Support
• Jemii-150A-PoE-Box: Jemii-150A-PoE mit ausgewähltem Mini-ITX-Gehäuse und Flex ATX-Netzteil
• Jemii-150A-Box: Jemii-150A mit ausgewähltem Mini-ITX-Gehäuse und Flex ATX-Netzteil

Optionale Zubehörteile (Beispiele)

• AccsyBx-Orin NX/Nano Cooler — Kühlerkit für Orin NX/Nano Modul
• PS-250W-ATX — 250W Flex ATX Netzteiladapter für Jemii-150A / Jemii-150A-PoE
• PA-160W-OW — 160W AC-DC Adapter (20V 8A) für Jemii-150D-PoE
• Cbl-IDC210F-DB9M-20CM1 — 10-pin female zu DB9 male Kabel, 20 cm

Technische Spezifikationen

• Formfaktor: Mini-ITX (170 mm x 170 mm)
• Unterstützte Module: NVIDIA Jetson Orin NX und Orin Nano (Super Mode aktiviert)
• SOM-Kompatibilität: BSP-aligned mit NVIDIA Jetson Orin Nano Dev Kit; unterstützt Flash via NVIDIA SDK Manager
• LAN: 4x GbE (Intel I350-AM4) + 1x GbE vom Jetson-Modul
• PoE: IEEE 802.3bt Typ 3/4 PSE; bis zu 90W pro Port; 100W Gesamtbudget
• Erweiterung: 1x PCIe Gen3 x4; 1x M.2 M-key 2280 (PCIe Gen4 x1)
• USB: 2 x USB 3.2 Gen1; 1 x OTG Type-C; 2x interne USB 3.2 Gen1 Header
• Seriell: hardware-konfigurierbar RS-232/422/485; zusätzlicher interner RS-232 Header bei einigen Varianten
• DIO: 3x isolierte DI, 3x isolierte DO
• Audio: Mic-in und Speaker-out via 3.5 mm Klinke
• CAN (Variante): CAN 2.0 (Jemii-150D-PoE)
• Stromoptionen: 9–32 V DC (Jemii-150D-PoE) oder ATX (Jemii-150A / A-PoE)
• Betriebstemp.: -25°C bis 70°C; Lagertemp.: -40°C bis 85°C
• Gewicht: ~200 g
• EMV: CE / FCC Class A gemäß EN 55032 & EN 55035
• Variantenverwaltung: Jemii-150A / Jemii-150A-PoE enthalten Allxon OOB remote management; Jemii-150D-PoE fügt CAN für AMR-Anwendungsfälle hinzu
