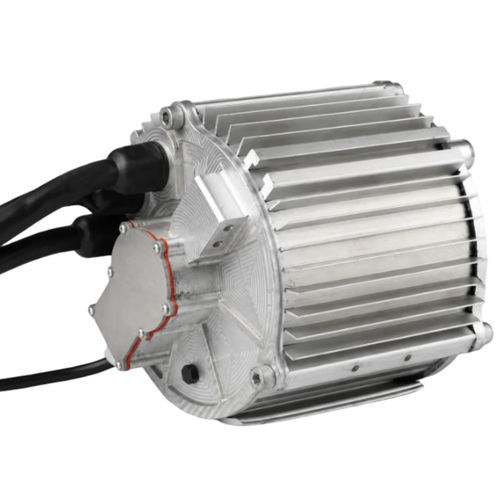

Synchronmotor EM819

PermanentmagnetIP67für Servolenkung

Übersicht
Der EM819 ist ein Permanentmagnet-Synchronmotor (PMSM), entwickelt für Anwendungen in elektrischen Servolenkungs-Pumpen. Nennleistung 1,5 kW bei 1500 U/min, kompatibel mit 336VDC oder 600VDC, bis zu 22 N·m Spitzenmoment und Schutzart IP67. Kompakte, 9 kg schwere Einheit zur Integration in Fahrzeug- und Off-Highway-Lenksysteme.

Hauptmerkmale

• 1,5 kW Nennleistung bei 1500 U/min
• Versorgungsoptionen: 336VDC / 600VDC
• Spitzenmoment: 22 N·m
• Schutzklasse: IP67
• Für elektrische Servolenkungspumpen vorgesehen

Elektrische Daten
Nennleistung: 1,5 kW
Nennspannung: 336VDC / 600VDC
Spitzenmoment: 22 N·m
Nennspeed: 1500 U/min
Schutzart: IP67
Gewicht: 9 kg
Betriebstemperatur: -40 bis 80 °C
Teilenummer: EM819

Mechanische Zeichnung
Mechanische Zeichnung verfügbar mit Abmessungen und Montageinformationen für die Integration und Installation des PMSM-Servolenkungsmotors.

Technische Spezifikationen

• Modell / Teilenummer: EM819
• Nennleistung: 1,5 kW
• Nennspeed: 1500 U/min
• Nennspannung: 336VDC / 600VDC
• Spitzenmoment: 22 N·m
• Schutz: IP67
• Gewicht: 9 kg
• Betriebstemperaturbereich: -40 bis 80 °C
• Anwendung: Servolenkungspumpe / elektrische Lenksysteme
