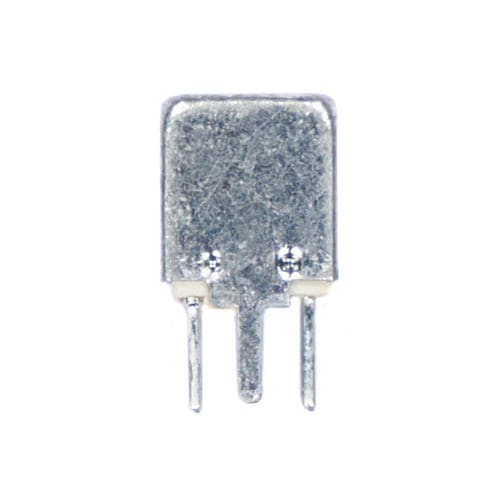

Filterspule

verstellbarRFSMD

Mit Hilfe modernster Wickeltechnik haben wir die Fabrikation von abgleichbaren HF-Spulen weiter ausgebaut. So fertigen wir einfache und komplexe Ausführungen aus den verschiedenen Bausätzen für den Frequenzbereich 0,1 bis 200 MHz. Im unteren Frequenzbereich - bis etwa 15 MHz - eignet sich am besten der Aufbau 7.1; darüber, je nach elektrischer Anforderung und zulässiger Bauhöhe, empfehlen wir die Baugrössen 5.1, 7.1 S, 7.1 K, 7.1 E und 10.1. Während bei den Spulen der Reihen 7.1 und 10.1 die Anschlussstifte im Raster 2,5 angeordnet sind, beträgt das Rastermaß für die Bauform 7.1 S, und 7.1 K standardmäßig 2,25 mm. Eine Sonderausführung in dem jeweils anderen Maß ist nur bei 7.1 und 7.1 S möglich. Die Ausführung 5.1 hat ein Raster von 1,8 mm. Zur Unterscheidung sind die Spulen mit einer mehrstelligen Zahl bedruckt, oder sie haben eine Farbkennzeichnung. Detaillierte Angaben über bestimmte, im Katalog nicht näher beschriebene elektrische oder mechanische Eigenschaften sind der jeweiligen Bauvorschrift zu entnehmen, die wir auf Wunsch gern zusenden.
