Koppel-Rohrkupplung UN83 series

VerbindungPVC-Ufür O-Ring-Dichtung

Produktübersicht

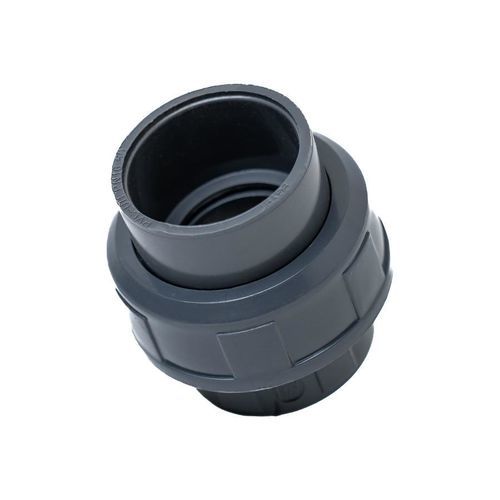

Der UN83 ist eine Muffe/Union mit O-Ring für U-PVC-Druckrohrsysteme. Diese imperiale glatte Verbindung ermöglicht eine demontierbare, dichte Verbindung zwischen Rohren; die Abdichtung erfolgt über einen speziellen O-Ring. Das Produkt gehört zur Produktreihe U-PVC PRESSURE FITTINGS und ist in mehreren imperialen Größen erhältlich.

Anwendungen

• Industrielle und gewerbliche U-PVC-Druckrohrsysteme
• Wasserverteilung und -aufbereitung
• Bewässerungs- und landwirtschaftliche Druckleitungen
• Prozessinstallationen, die imperiale glatte Verbindungen und demontierbare Unions erfordern

Hauptmerkmale

• Material: U-PVC Druckfittings
• Typ: Imperiale glatte Union mit O-Ring Abdichtung
• Demontierbares Design für Wartung und Prüfung
• Verfügbare Größen von 1/2 in bis 4 in (imperiale Serie)
• Kompatibel mit den angegebenen O-Ring-Codes für zuverlässige Abdichtung

Technische Daten

• Produktcode (Serie): UN83
• Bezeichnung: UNION WITH O-RING BS
• Typ: IMPERIAL PLAIN FITTINGS
• Wesentliche Abmessungsfelder je Variante: d (imperial), L (mm), Z1, Z2, G1, E, O-Ring-Code, class, Gr, Pack, Box
• Varianten (Code | d | L | Z1 | Z2 | G1 | E | O-Ring | class | Gr | Pack | Box):
• UN83N0200 | d: 1/2 in | L: 16 mm | Z1: 3 | Z2: 10 | G1: 1 in | E: 42 | O-Ring: 4081 | class: E | Gr: 41 | Pack: 180 | Box: S
• UN83N0250 | d: 3/4 in | L: 19 mm | Z1: 3 | Z2: 10 | G1: 1 1/4 in | E: 52 | O-Ring: 4112 | class: E | Gr: 67 | Pack: 220 | Box: M
• UN83N0320 | d: 1 in | L: 22 mm | Z1: 3 | Z2: 10 | G1: 1 1/2 in | E: 59 | O-Ring: 4131 | class: E | Gr: 90 | Pack: 150 | Box: M
• UN83N0400 | d: 1 1/4 in | L: 26 mm | Z1: 3 | Z2: 12 | G1: 2 in | E: 72 | O-Ring: 6162 | class: E | Gr: 135 | Pack: 80 | Box: M
• UN83N0500 | d: 1 1/2 in | L: 31 mm | Z1: 3 | Z2: 14 | G1: 2 1/4 in | E: 79 | O-Ring: 6187 | class: E | Gr: 206 | Pack: 120 | Box: L
• UN83N0630 | d: 2 in | L: 38 mm | Z1: 3 | Z2: 18 | G1: 2 3/4 in | E: 96 | O-Ring: 6237 | class: E | Gr: 360 | Pack: 60 | Box: L
• UN83N0900 | d: 3 in | L: 51 mm | Z1: 5 | Z2: 18 | G1: 4 in | E: 134 | O-Ring: 6362 | class: E | Gr: 777 | Pack: 24 | Box: L
• UN83N1100 | d: 4 in | L: 61 mm | Z1: 5 | Z2: 18 | G1: 5 in | E: 163 | O-Ring: 6450 | class: E | Gr: 1150 | Pack: 12 | Box: L

Bestellinformationen

• Bestellen Sie nach Produktcode (UN83Nxxxx), um Größe und Verpackung direkt zu identifizieren.
• Bitte bestätigen Sie beim Bestellen den O-Ring-Code und die Verpackung (Pack / Box).
• Kontaktieren Sie den Lieferanten zur Prüfung der Kompatibilität mit Rohrklassen und Installationszubehör.

Hersteller
U-PVC PRESSURE FITTINGS
