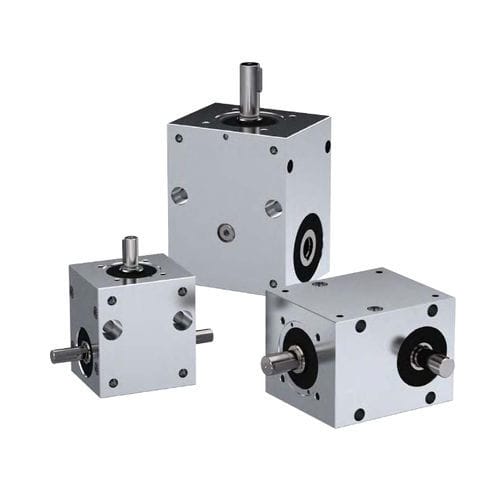

Winkelgetriebe mit Spiralkegel-Drehmoment NA-serie

Flanschmit HohlwelleGusseisen

Übersicht
Die NEFF NA‑Serie sind Aufsteck‑Kegelradgetriebe zur Umlenkung und Verteilung von Antriebsmomenten in Hub- und Industrietrieben. Sie verfügen über ein Gehäuse aus Grauguss, gehärtete, paarweise eingelappte Spiral‑Kegelräder und dimensionierte Rollenlager für hohe Belastbarkeit und präzise Kraftübertragung. Die Spiralform bietet hohen Zahnüberdeckungsgrad und bessere Biegefestigkeit, geeignet für Schwerlast‑ und Stoßbelastungen.

Übersetzungsverhältnisse

• Standardübersetzung: 1:1
• Weitere Verhältnisse auf Anfrage: 1.5:1, 2:1, 3:1, 4:1, 5:1, 6:1

Wirkungsgrad
Der typische Wirkungsgrad liegt zwischen 94 % und 98 %, abhängig von Drehzahl, Einbaulage, Abdichtung und Schmierstoff. Wirkungsgrade beziehen sich auf Nennleistungen. In bestimmten Einbaulagen sind die Kegelräder teilweise in Schmiermittel eingetaucht; bei größeren Baugrößen und hohen Umfangsgeschwindigkeiten können Planschverluste relevant sein. Der Anfahrwirkungsgrad ist geringer als der Betriebwirkungsgrad — berücksichtigen Sie das erhöhte Anfahrmoment bei der Antriebsauslegung.

Vorzugsdrehrichtung
NEFF‑Getriebe sind in beiden Drehrichtungen einsetzbar. Die Spiralrichtung des Radsatzes in Verbindung mit der Drehrichtung beeinflusst die axialen Lastverhältnisse. Wird das Ritzel gegen seine Spiralrichtung angetrieben (Blickrichtung von der Wellenendfläche zur Getriebemitte), wirkt die Axialkraft nach außen, der Radsatz wird leicht auseinander gedrückt und der Geräuschpegel sinkt um ca. 1–2 dBA. NEFF fertigt das Ritzel als Linksspirale; daher ist die Vorzugsdrehrichtung rechts (im Uhrzeigersinn).

Schmierung
Die Getriebe werden ölgefüllt ausgeliefert und sind unter normalen Betriebsbedingungen wartungsfrei. Bei extremen Anforderungen oder erhöhten Lebensdaueranforderungen wird ein Ölwechsel nach ca. 15.000 Betriebsstunden empfohlen.

Konstruktionen, Befestigung und Einbau
Es sind drei Standardausführungen verfügbar sowie bis zu 22 Hilfsvarianten für spezielle Montage‑ oder Verteilungsaufgaben. Lieferbar mit Hohlwelle für Direktanbau oder mit Steckwelle als Verteilergetriebe. Einbau in allen Lagen möglich; Abdeckungen und Flansche sind in der Regel mit Montagebohrungen versehen.

Anwendungsgebiete
Typische Anwendungen: Hubsysteme, Förderantriebe, Schwermaschinen, bei denen gleichmäßiger Lauf, hohe Übertragungsgenauigkeit und Stoßfestigkeit gefordert sind.

Technische Daten

• Gehäusematerial: Grauguss
• Getriebeart: gehärtete Spiral‑Kegelräder, paarweise eingelappt
• Zahneingriff: Spiral / bogenförmige Zähne für höhere Biegefestigkeit
• Lager: dimensionierte Rollenlager
• Standardübersetzungen: 1:1; weitere Verhältnisse verfügbar
• Konstruktionen: 3 Standardausführungen; 22 Hilfsvarianten möglich
• Wirkungsgrad: 94–98 % (abhängig von Bedingungen)
• Drehrichtung: beidseitig einsetzbar; bevorzugt rechts (Ritzel Linksspirale)
• Einbaulagen: alle Lagen möglich
• Befestigung: Abdeckung und Flansche in der Regel mit Montagebohrungen; verschiedene Befestigungsoptionen
• Schmierung: ausgeliefert ölgefüllt; wartungsfrei bei normalem Betrieb; Ölwechsel empfohlen ≈ 15.000 h bei hohen Anforderungen
• Max. Eingangsdrehzahl: bitte NEFF kontaktieren (typischer Grenzwert für bestimmte Baugrößen: bis 1500 min-1)

Weitere Informationen
Produktdatenblatt und CAD‑Modelle sind im NEFF‑Katalog verfügbar. Für Auswahl, Montagehinweise oder Sonderausführungen konsultieren Sie bitte die technische Dokumentation von NEFF.
