Spindelhubgetriebe / rotierende Spindel M/J

TrapezgewindespindelKugelgewindespindelaxial verfahrende Spindel

Überblick

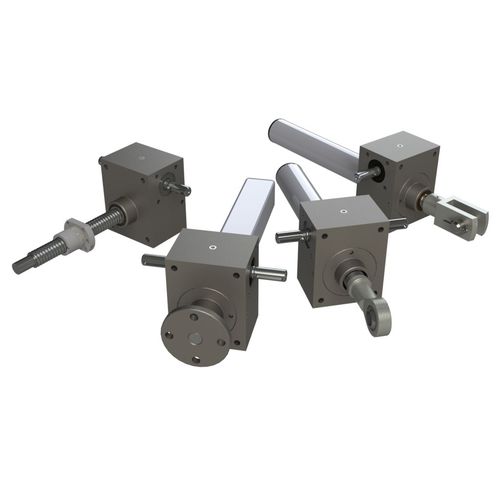

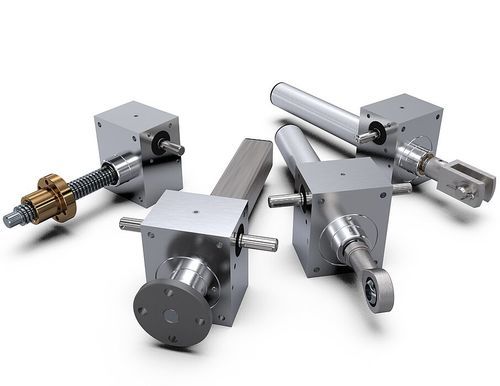

Die NEFF Spindelhubgetriebe mit Schneckenantrieb in kubischer Bauform (Typen M und J) sind Hubelemente für Hubkräfte von 150 bis 500 kN. Gewindetriebe aus eigener Fertigung in Kombination mit präzisen Schneckengetrieben sorgen für zuverlässige Hubleistung und ruhigen Lauf.

Antrieb / Leistung

• Gewindearten: Trapezgewinde oder Kugelgewinde (gerollt oder geschliffen)
• Hubkräfte: 150–500 kN
• Einige Baugrößen mit Lebensdauerschmierung und optimierten Toleranzen zur Effizienzsteigerung
• Kubische Bauform ermöglicht Montage in allen Einbaulagen

Produktvarianten / Bauarten

• Bauart R: Spindelhubgetriebe mit rotierender Spindel
• Bauart N: klassische Variante mit durchlaufender (hebender) Spindel
• Bauart VK: verdrehgesichert durch Vierkantschutzrohr auf der Getriebeseite
• Bauart VP: verdrehgesichert durch Passfeder in der Lagerdeckelung des Getriebes und gefräste Nut auf der Spindel

System / Integration
Einzelne Spindelhubgetriebe lassen sich durch Antriebswellen zu synchronisierten Hubsystemen verbinden. Ein umfangreiches Zubehörprogramm unterstützt Kupplungen, Verdrehschutzlösungen und Montagevarianten.

Anwendungs- und Montagevorteile
Die kubische Bauform und die verfügbaren Gewindearten machen die Getriebe geeignet für industrielle Hebeaufgaben im Bereich 150–500 kN. Varianten und Zubehör erleichtern Verdrehschutzmaßnahmen und achsgekoppelte synchronisierte Antriebe.

Charakteristika / Spezifikationen

• Serie: M-J Serie (Typen M und J)
• Gewindetypen: Trapezgewindetrieb, Kugelgewindetrieb
• Hubkraftbereich: 150 kN bis 500 kN
• Bauform: kubisch, in jeder Lage montierbar
• Versionen: N (durchlaufende Spindel / hebende Spindel), R (rotierende Spindel)
• Verdrehschutz-Optionen (N): Vierkantschutzrohr (VK) oder V-Nut; VP: Passfeder + Nut auf der Spindel
• Integration: verbindbar über Antriebswellen für synchronisierte Hubsysteme
• Zubehör: umfangreiches Standardprogramm an Zubehör
