Die NB SLIDE SCREW kann als Transportvorrichtung in vielen Maschinentypen verwendet werden, deren Anwendung nicht für genaue Positionierungsanforderungen vorgesehen ist.
Die NB SLIDE SCREW wandelt eine Rotationsbewegung in eine lineare Bewegung um, indem sie die Reibung zwischen Radialkugellagern und einer Welle nutzt. Dieser einfache Mechanismus erleichtert die Wartungs- und Installationsarbeiten.

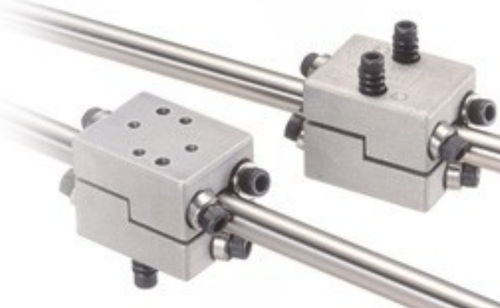

Die NB SLIDE SCREW besteht aus zwei Aluminiumblöcken mit jeweils drei Radiallagern, die in einem festen Winkel zueinander stehen. Zwischen den beiden Blöcken ist eine runde Welle eingesetzt, deren Drehung eine lineare Bewegung erzeugt, die durch den Kontaktwinkel zwischen der Welle und den Lagern bestimmt wird. Bei variablen Lasten wird die Schubkraft durch Drehen der federbelasteten Schubkraft-Einstellbolzen eingestellt.
Lineare Bewegung auf runder Welle
Die NB SLIDE SCREW eignet sich für Langhubanwendungen mit einer Standard-Linearwelle.
Keine Schmierung erforderlich
Die Lager werden vor dem Versand mit Fett vorgeschmiert, so dass außer der Antriebswelle zur Vermeidung von Korrosion keine weitere Schmierung erforderlich ist.
Hohe Maschineneffizienz
Die NB SLIDE SCREW nutzt die Drehbewegung der Lager und der Antriebswelle, um eine Maschineneffizienz von bis zu 90 % zu erreichen.
Mechanismus zur Vermeidung übermäßiger Belastung
Bei übermäßiger Belastung stoppt die Schraube aufgrund von Schlupf und verhindert so Unfälle.
---
