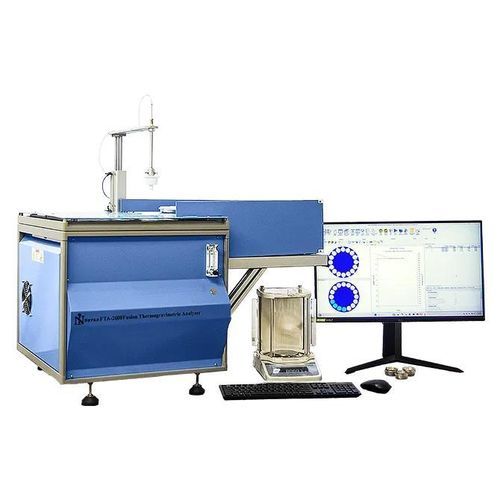

Automatisiertes Probenvorbereitungssystem FTA-2000

Multifür LaboranwendungenKühlung

Übersicht

Das FTA-2000 ist ein patentiertes Perlenfusionssystem, das fortschrittliche Automatisierung, zwei hochpräzise Waagen (0,1 mg) und thermogravimetrische Funktionen kombiniert, um Glasperlen für die XRF-Analyse zu erzeugen und gleichzeitig Glühverlust (LOI/LOF) am gleichen Probenmaterial zu bestimmen. Es ist als Tischgerät für Zement-, Bergbau- und Materiallabore ausgelegt und für weitgehend unbeaufsichtigten Betrieb konzipiert.

Hauptfunktionen

• Glasperlen-Fusion mit gleichzeitiger LOI/LOF-Bestimmung über konfigurierbare 12- oder 16-Positionen-Karussells für 40 mm oder 35 mm Perlen (gesamtkonfiguration 4–16 Tiegel).
• Multi-Step-, Multi-Proben-TGA-Betrieb mit vollständig konfigurierbaren Temperaturen, Gasen, Zeiten und Analyseparametern.
• Dedizierter LOI-Modus: verarbeitet bis zu 16 Proben in 15–20 Minuten bei benutzerkonfigurierbaren LOI-Temperaturen (typisch 1000 °C).
• Vollautomatische Probenhandhabung mit optionalem Autoloader (12- oder 16-Tiegel-Kapazität) und optionaler Roboterintegration für durchgängige, berührungslose Abläufe.

Betriebsübersicht

• Zwei digitale Waagen (extern und intern) mit 0,1 mg Empfindlichkeit, direkt an den PC angeschlossen zur automatischen Gewichtserfassung.
• Externe Waage für Anfangswaagen von Tiegeln, Proben und Flussmitteln; interne Waage unter dem Ofen misst Tiegelgewicht bei hohen Temperaturen während der Fusion (Wägeständer fährt durch Ofenöffung).
• Ofenkarussell (konfigurierbar 4–16 Tiegel) hebt, rotiert, senkt, neigt und rührt Tiegel zur genauen Positionierung, Mischung und Gewichtsmessung.
• Automatische Flussmittel-LOI-Kalibrierung: Software kann eine nur aus Flussmittel bestehende Perle schmelzen und optional einen Flussmittel-Blank pro Charge zur Korrektur einfügen.
• Konfigurierbare automatische Perlenkühlung nach dem Transfer zum Autoloader.

Designinnovationen und Anwendernutzen

• Peristaltikpumpe gibt nach der Messung des Endgewichts einer Perle eine kontrollierte, stark verdünnte Menge nichtbenetzenden Reagenz hinzu, um unvorhersehbare Verdunstung und Gewichtsschwankungen zu eliminieren.
• Reduzierte Bediener-Wägetoleranz (±30 mg) gegenüber manuellen Verfahren durch automatische Flussmittel-LOI-Bestimmung und integrierte Waagen.
• Energieeffizienter elektrischer Ofen: Eine 16-Tiegel-Konfiguration kann mit etwa 2 kW betrieben werden, was Energie- und Klimaanforderungen im Labor reduziert.
• Vermeidet manuelles Ausgießen von Glasperlen, reduziert den Einsatz von Platinwaren und verringert die Häufigkeit der Tiegelreinigung, spart Zeit und Verbrauchsmaterial.
• Minimiert toxische Gasexposition durch präzise peristaltische Dosierung eines verdünnten nichtbenetzenden Reagenz.

Automatisierung und Software

• Unterstützt unbeaufsichtigten Nachtbetrieb und vollständige Automatisierung bei Integration mit optionalem kollaborativem Roboterarm und Förder-/Tablettsystem mit vorgewogenen Fläschchen.
• Windows-basierte Software mit Ribbon, anpassbaren Panels, Themes, Datenbank, Echtzeit-Gewichtsdiagrammen pro Perle und robustem Export nach TXT, CSV und XLS zur LIMS-Integration.

Analytische Leistung und Produktivität

• Simultane Perlenproduktion und LOI/LOF-Messung reduziert Bias, da dieselbe Probe für beide Prozesse verwendet wird.
• Elektrischer Ofen schmilzt 4–16 Perlen in ca. 20–30 Minuten und erhöht so den Durchsatz gegenüber manuellen Methoden.
• Detaillierte Probewaagen und Echtzeit-Charts ermöglichen präzise Festlegung des Fusionsendes und kürzere Zykluszeiten.

Wiederholbarkeitsergebnisse (Zementproben)
Proben-ID | Na2O (%) | MgO (%) | Al2O3 (%) | SiO2 (%) | P2O5 (%) | SO3 (%) | K2O (%) | CaO (%) | TiO2 (%) | Mn2O3 (%) | Fe2O3 (%) | SrO (%) | ZnO (%) | CO2 (%) | Cl (%) | Flussmittel (g) | LOI (%) | Probe (g) | Summe (%)
Zement A1 | 0.06 | 2.58 | 4.38 | 18.46 | 0.14 | 2.94 | 0.56 | 58.58 | 0.25 | 0.14 | 3.14 | 0.04 | 0.04 | 8.38 | 0.02 | 6.1858 | 8.38 | 1.017 | 99.6961
Zement A2 | 0.09 | 2.6 | 4.34 | 18.43 | 0.13 | 2.96 | 0.57 | 58.54 | 0.25 | 0.14 | 3.15 | 0.04 | 0.03 | 8.34 | 0.01 | 5.8407 | 8.34 | 0.974 | 99.6246
Zement A3 | 0.07 | 2.62 | 4.44 | 18.45 | 0.13 | 2.96 | 0.56 | 58.51 | 0.26 | 0.14 | 3.16 | 0.04 | 0.03 | 8.46 | 0.01 | 5.7274 | 8.46 | 0.983 | 99.8466
Zement A4 | 0.06 | 2.6 | 4.33 | 18.46 | 0.14 | 2.97 | 0.56 | 58.73 | 0.25 | 0.14 | 3.14 | 0.04 | 0.04 | 8.43 | 0.01 | 6.3705 | 8.43 | 1.059 | 99.9068
Zement A5 | 0.09 | 2.56 | 4.33 | 18.34 | 0.14 | 2.94 | 0.56 | 58.45 | 0.25 | 0.14 | 3.14 | 0.04 | 0.03 | 8.35 | 0.01 | 5.7313 | 8.35 | 0.971 | 99.3861

Technische Spezifikationen

• Modell: FTA-2000 (Fusion Thermogravimetric Analyzer).
• Anzahl Perlen: Konfigurationen für 4, 6, 8, 10, 12, 14 oder 16 Perlen; unterstützt 35 mm und 40 mm.
• Waagenempfindlichkeit: 0,1 mg (intern und extern).
• LOI/LOF-Bereich: 0–100%.
• Temperaturbereich: 200–1150 °C, ±1 °C Genauigkeit.
• Steuerung: über PC (USB); Windows-Software.
• Abmessungen: B 55,4 cm x L 60 cm x H 57 cm; Höhe Autoloader 33 cm.
• Gewicht: 60 kg.
• Stromversorgung: 220 V AC, ~2 kW.
• Sicherheit/Umwelt: peristaltische Dosierung verdünnten nichtbenetzenden Reagenz zur Emissionsminimierung.
