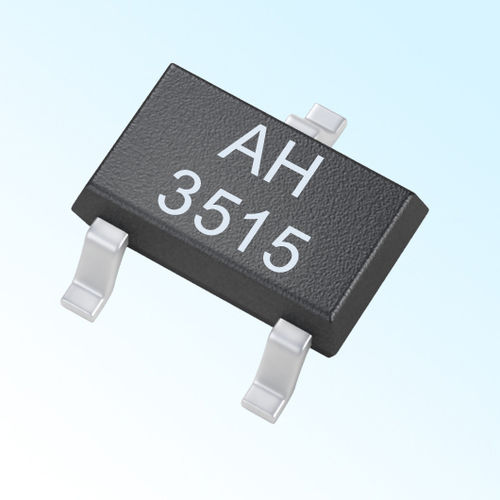

Hall-Effekt-Magnetsensor AH3515 series

linearSMDmit Schaltfunktion

Merkmale Betriebsspannungsbereich: 3.5 ~ 10.5V Rail to Rail Spannungsausgang Nennausgangsstrom: 6 mA Stabiles Schaltsignal ohne mechanischen Kontakt und Funken Hohe Zuverlässigkeit und Sicherheit ohne Rüttelmoment TO-92UA und SOT23-3L Gehäuseoptionen Entwickelt entsprechend der EU RoHS und REACH Kurzbeschreibung Der AH3515 ist ein Hall-IC mit analogem Signalausgang. Die Ausgangsspannung ändert sich mit den Änderungen des Magnetfeldes. Er verfügt über eingebaute Schaltungseinheiten wie Verpolungsschutz, Spannungsregler, Temperaturkompensationsschaltung, Hall-Spannungsgenerator, Signalverstärker, etc. Der Hochleistungs-Spannungsregler und die Temperaturkompensationsschaltung sorgen dafür, dass der Sensor über einen weiten Spannungsbereich stabil arbeitet, und die Verpolungsschutzschaltung verhindert, dass der Sensor durch die Verpolungsspannung beschädigt wird. Der AH3515 wird in bipolarer Technologie gefertigt. Er ist in zwei Gehäusetypen erhältlich: SOT-23-3L (Typ M), und TO-92UA (Typ UA). Jedes Gehäuse ist bleifrei (Pb), mit 100% matt verzinnten Leadframes.
