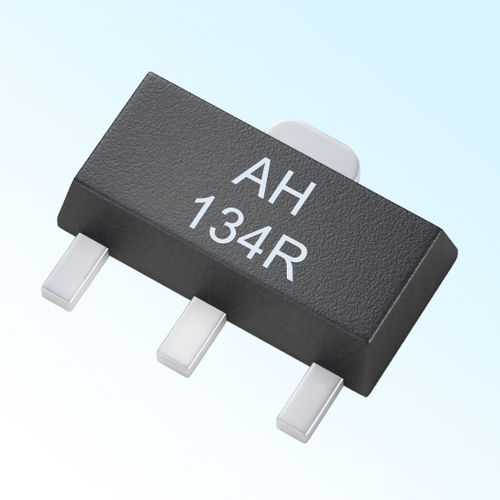

Hall-Effekt-Magnetsensor AH3134R
SMDmit Schaltfunktion

Hall-Effekt-Magnetsensor
Hall-Effekt-Magnetsensor
Hall-Effekt-Magnetsensor
Hall-Effekt-Magnetsensor
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Technologie
Hall-Effekt
Weitere Eigenschaften
SMD, mit Schaltfunktion

Beschreibung

Digitaler unipolarer Hall-IC 1 Merkmale und Vorteile △ Hochempfindlicher Digitalausgang △ Stabil über den gesamten Temperaturbereich △ Großer Betriebsspannungsbereich: 4.5V ~ 24V △ Hohe Widerstandsfähigkeit gegen mechanische Beanspruchung △ Schutz gegen Verpolung der Versorgungsspannung △ Berührungsloser Ausgang, sicher und zuverlässig △ TO-92UA, SOT-23-3L und SOT-89 Gehäuseoptionen △ Entwickelt gemäß der EU RoHS und REACH 2 Anwendungsbeispiele △ Automobilelektronik, Unterhaltungselektronik und Industrieelektronik △ Wasserdurchflussmessung △ Elektronische Lenksäulensperre △ Türverriegelungssystem△ Sitzverstellung △ Geschwindigkeitsmessung und Tachometer △ Motorsteuerung △ Bürstenloser DC-Motor 4 Allgemeine Beschreibung Der AH3134R ist ein digitaler unipolarer Hall-IC mit Einzelausgang. Der AH3134R Hall-Effekt-Sensor beinhaltet auf einem einzigen Siliziumchip: Verpolungsschutz, Spannungsregler, Temperaturkompensationsschaltung, Hall-Spannungsgenerator, Signalverstärker, Schmitt-Trigger, Open-Collector-Ausgangstreiber und eingebauter Pull-up-Widerstand, etc. Der integrierte Spannungsregler und die Temperaturkompensationsschaltung sorgen dafür, dass der Sensor in einem weiten Spannungs- und Temperaturbereich stabil arbeitet. Die Verpolungsschutzschaltung verhindert, dass der Sensor durch Verpolung beschädigt wird. Der AH3134R, der in bipolarer Technologie hergestellt wird, ist stabiler und zuverlässiger. Er ist in drei Gehäusetypen erhältlich: SOT-23-3L (Typ M), SOT-89 (Typ S) und TO-92UA (Typ UA). Jedes Gehäuse ist bleifrei (Pb), mit 100% matt verzinnten Leadframes

---
