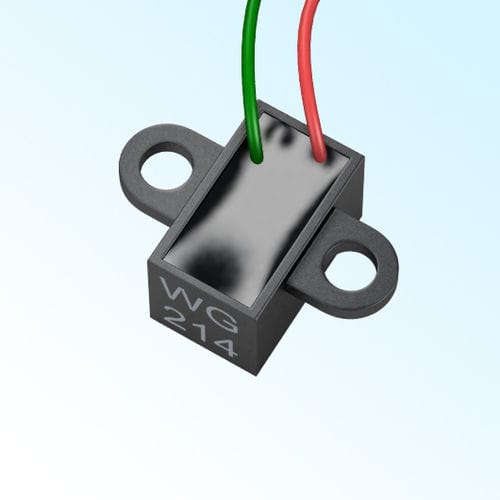

Magnetsensor mit Schaltfunktion WG214

Sicherheitenergiesparend

Merkmale - Keine Stromversorgung erforderlich, wenn er funktioniert. - Bipolarer Erregungsarbeitsmodus, der Sensor gibt ein Paar positiver und negativer elektrischer Impulssignale aus, wenn sich die Magnetfeldpolarität für einen Kreis ändert. - Nur wenn sich die Polarität des externen Magnetfeldes ändert und die Magnetstärke den Erregungsschwellenwert erreicht, gibt der Sensor ein Impulssignal aus, so dass keine Vibrationen auftreten. Der Betrieb ist stabil und zuverlässig. - Die Signalamplitude hat nichts mit der Änderungsgeschwindigkeit des Magnetfeldes zu tun und kann bei einer Geschwindigkeit nahe Null arbeiten. - Das Ausgangssignal kann über die Signalleitungen fernübertragen werden, so dass es für das LAN-Management geeignet ist. - Kein mechanischer Kontakt, kein Funke, ist eine Art von Eigensicherheitsgeräten. Der Nullstromverbrauchssensor WG214 (auch Wiegand-Sensor genannt) ist eine neuartige magnetische Komponente, die auf dem Wiegand-Effekt basiert. Er kann von sich aus Energie erzeugen und benötigt keine externe Stromversorgung, wenn er arbeitet. Er kann ein scharfes Spannungsimpulssignal abgeben. Der Sensor besteht aus einem speziell verarbeiteten Legierungsdraht und einer Induktionsspule, die auf der Außenseite des Drahtes, des Rahmens und der Stifte usw. gewickelt ist. Der Legierungsdraht besitzt eine doppelte magnetische Struktur, sein Kern ist ein Weichmagnet und die Hülle ist ein Hartmagnet. Um den magnetischen Unterschied zwischen der Innen- und Außenseite des Legierungsdrahtes auszunutzen, wird bei Anregung durch ein geeignetes magnetisches Wechselfeld die Magnetisierungsrichtung des Kerns in einem Moment umgedreht, die Richtung wird gleich oder entgegengesetzt zu der des Mantels, und das Magnetfeld um den Legierungsdraht ändert sich plötzlich, dann wird eine Gruppe von positiven und negativen Impulsen in der Induktionsspule erzeugt.
