Schneidemaschine

Produktübersicht

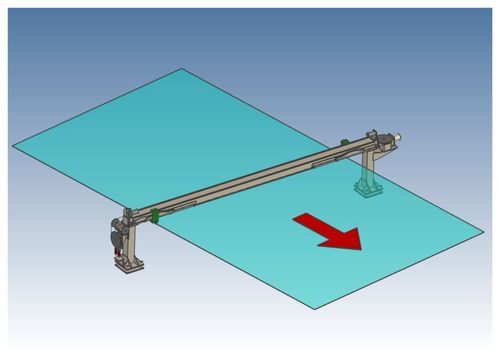

Die Maschine verwendet ein Diamantscheiben-Werkzeug (Schneidwerkzeug) zum Anritzen von Linien in Glas. Die Querschneideinheit beginnt Anritzlinien senkrecht zur Förderrichtung und fährt das Werkzeug schräg in Synchronisation mit der Liniengeschwindigkeit, sodass das Glas ohne Anhalten weiterläuft. Durch den Einbau von zwei Schneidwerkzeugen kann während des Anritzens eines Werkzeugs das andere in die Ausgangsposition zurückkehren, was fortlaufende Schnitte mit kurzen Abständen ermöglicht.

Weitere Ausführungen

• Fahrt-Schnittmaschine (Bewegt die Schneideinheit synchron zur Liniengeschwindigkeit während des Schneidens)
• Längsschnitt-Einheit (setzt Anritzlinien parallel zur Verfahrensrichtung)
• Anritzen bei stehendem Glas mittels numerischer XY-Steuerung, ermöglicht kreisförmige, kurvige und Sonderformen

Bearbeitungsbereich
Unterstützte Materialstärken: 0,5 mm–25 mm.

Verwandte Anlagen
Fertigungserfahrung besteht ebenfalls für Abbrech-/Bruchvorrichtungen, die das Glas entlang der Anritzlinien trennen.

Merkmale / Technische Daten

• Bearbeitungsverfahren: Anritzen mittels Diamantscheibe
• Bearbeitungsarten: Quer-, Längs- und Kantenanritzen / -schneiden
• Kontinuierlicher Schnitt: Zwei-Werkzeug-Set für wechselnde, fortlaufende Schnitte
• Formen: Gerade, kreisförmig, kurvig und Sonderformen mittels numerischer XY-Steuerung
• Stärkenbereich: 0,5 mm–25 mm
• Zusatzanlagen: Erfahrung in der Herstellung von Nachbearbeitungs-Brechvorrichtungen
