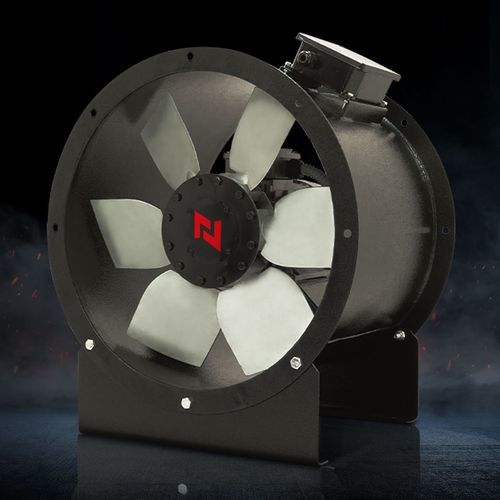

Kanalisierbarer Ventilator DUCT-M

AxialExtraktionLuftumwälz

Entrauchung im Brandfall, 300/400°c für 120 Minuten. - Entrauchung - Druckbeaufschlagung - Industrielle Belüftung & explosionsgeschützte Anwendung Mehrere europäische Laboratorien, BSI KITEMARK, APPLUS. VORTEILE Die Linie DUCT- M zeichnet sich durch die extreme Robustheit der Konstruktion aus, dank der direkt am Gehäuse angebrachten Flansche und der Dicke der Materialien. Die Vielfalt der Versionen und Modelle ermöglicht die Lösung der meisten Probleme der Belüftung. Das Laufrad besteht aus einer robusten Nabe aus Aluminiumdruckgusslegierung für die Befestigung der Schaufeln. Erhältlich in verschiedenen Materialien, die für schwere Aufgaben geeignet sind. KONSTRUKTION - Gehäuse aus Stahlblech, mit Epoxydharzlackierung geschützt. Befestigungsflansche gemäß der Norm UNI EN ISO 13351/Tab.1. - Laufrad mit Hochleistungsschaufeln aus Kunststoff oder aus Aluminiumdruckgusslegierung. Nabe aus Aluminiumdruckgusslegierung. Auswuchten nach UNI ISO 21940-11. Variabler Anstellwinkel in Ruhestellung. - Asynchron-Elektromotor, Schutzart IP 55, Isolierstoffklasse F, Bauform B3, Betriebsart S1 nach IEC/EWG (UNEL-MEC). - Anordnung 4 (Laufrad direkt an die Motorwelle gekoppelt). DUCT- M-Norm - Geförderte Luft: sauber, nicht abrasiv. - Die Temperatur der geförderten Luft: -20°C/+50°C. - Spannung: dreiphasige Ausführung (T) 400V-3Ph. einphasige Ausführung (M) 230V-1Ph. - Frequenz: 50Hz. - Luftstrom vom Motor zum Laufrad, Position A (FMG). AUSFÜHRUNGEN DUCT-Mm: Gehäuse mittlerer Länge: Motor-Laufrad-Einheit fast vollständig in der Länge des Gehäuses eingeschlossen. DUCT-Ml: langes Gehäuse. Das Laufrad und der Motor sind vollständig in der Gesamtlänge des Gehäuses eingeschlossen.
