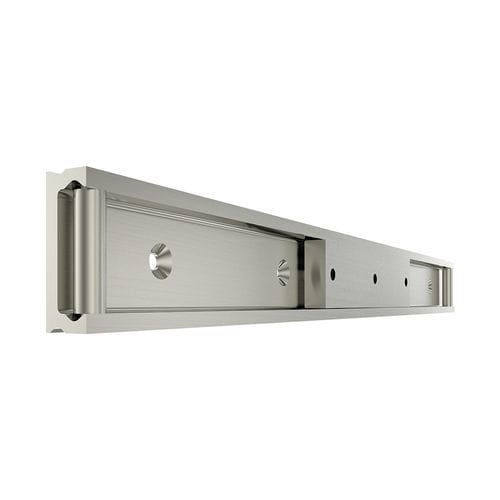

Gleitläufer-Linearführung NTSF63HStahlZink
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Gleitläufer
- Weitere Eigenschaften
- Stahl, Zink
- Schienenlänge
Max: 2.000 mm
(78,74 in)Min: 610 mm
(24,02 in)- Last
Max: 173.988 N
Min: 24.366 N
Beschreibung
- Berechnen Sie das Gesamt-NTSF-Nettogewicht mit Hilfe der folgenden Formeln:
Läufergewicht [kg] = 2,90 [kg/m] * Läuferlänge [m]
Gewicht der Führung [kg] = 6,06 [kg/m] * Länge der Führung [m]
Gewicht des Käfigs [kg] = 1,4 [kg/m] * (Schlittenlänge + Hub/2) [m]
NTSF-Gewicht [kg] = Gewicht des Schlittens + Gewicht der Führung + Gewicht des Käfigs
- L = Verfügbare Längen [mm]: 610, 690, 770, 850, 930, 1010, 1170, 1330, 1490, 1650, 1810, 1970. Andere Längen sind auf Anfrage bis zu einer maximalen Länge von 2000 mm erhältlich.
Code-Beispiel: NTSF63H 370 930
Schiene NTSF63H: Läuferlänge 370 mm, Schienenlänge 930 mm
(Hub=480 mm = 930- 370 mm - Anschlaglänge 2 x 40)
---
