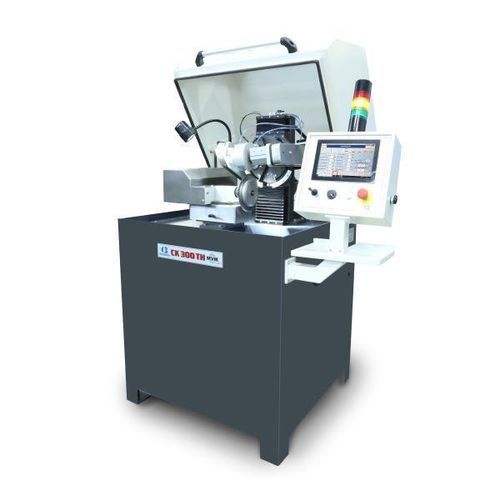

Werkzeugschleifmaschine für Kreismesser CK 300 TH

PLC-gesteuertautomatischZweikopf

Produktüberblick
Die CK 300 TH ist eine Schleifmaschine für Kreismesser mit einem Doppel-Schleifkopf, der das gleichzeitige Bearbeiten der Fasen auf beiden Seiten des Messers ermöglicht. Dadurch verkürzen sich die Bearbeitungszeiten und es entsteht eine gratfreie Schneide. Die Maschine kann bei Bedarf auch einseitige Fasen bearbeiten.

Bearbeitung und Werkstoffe
Die Bearbeitung erfolgt mit Emulsionskühlschmierstoff oder Vollöl, wodurch die CK 300 TH für Messer aus Kohlenstoffstahl, Edelstahl, HSS und Vollhartmetall geeignet ist. Der Arbeitsbereich ist vollständig verkapselt, um Kühlmittel und Späne zurückzuhalten.

Steuerung und Überwachung
Parameter werden über einen Panel-PC mit Touchscreen und menügeführter Benutzeroberfläche verwaltet. Das System ermöglicht Chargenbearbeitung mit gleichem Durchmesser und hoher Wiederholbarkeit. Der Bediener kann auf dem Display die Stromaufnahme der Schleifspindelmotoren, die verbleibende Bearbeitungszeit und die Gesamtdauer des automatischen Zyklus überwachen.

Fernwartung
Auf Wunsch kann die Maschine mit einem Fernwartungsprogramm ausgestattet werden, das fachkundige technische Unterstützung und schnelle Ferndiagnosen zur Reduzierung von Stillstandzeiten ermöglicht.

Technische Merkmale

• Gleichzeitiges Schleifen beidseitiger Fasen für gratfreie Oberfläche
• Möglichkeit zum Schleifen einseitiger Fasen
• Arbeitsbereich vollständig verkapselt
• Bearbeitung mit Emulsionskühlschmierstoff oder Vollöl
• Maschinensteuerung per SPS
• Elektronisch geregelte, variable Messerrotationsgeschwindigkeit
• Kompatibel mit Schleifscheiben, CBN- und Diamantscheiben
• Einfache Einstellung des Fasenwinkels
• Laterale Feineinstellung zur Zentrierung der Schneide
• Schneller Ein- und Ausbau des Messers
• Manuelle zentrale Schmierung
• Verstellbare Halogen-Zielbeleuchtung für den Arbeitsbereich
• Ausgelegt auf einfache Bedienung und geringen Wartungsaufwand

Auf Wunsch

• Kühlschmierstoffanlagen und Reinigungssysteme verschiedener Art
• Absaugeinheiten für Bearbeitungsnebel verschiedener Art
• Automatische zentrale Schmierung mit programmierbarer Elektropumpe

Charakteristiken / Spezifikationen

• Modell: CK 300 TH
• Doppelschleifkopf für simultane Bearbeitung der beidseitigen Fasen
• Fähigkeit zum Schleifen einseitiger Fasen
• Kühlung: Emulsionskühlschmierstoff oder Vollöl
• Werkstoffe: Kohlenstoffstahl, Edelstahl, HSS, Vollhartmetall
• Panel-PC mit Touchscreen und menügeführter Oberfläche
• Überwachung: Stromaufnahme Spindelmotoren, verbleibende Bearbeitungszeit, Gesamtdauer des automatischen Zyklus
• SPS-Steuerung
• Elektronisch geregelte variable Rotationsgeschwindigkeit
• Kompatibilität mit Schleifscheiben, CBN und Diamant
• Verstellbarer Fasenwinkel und laterale Feineinstellung
• Schneller Messerwechsel und manuelle zentrale Schmierung
• Verstellbare Halogenbeleuchtung
• Optionen: Fernwartung, Kühlsysteme/Filter, Nebelabsaugung, automatische zentrale Schmierung programmierbar
