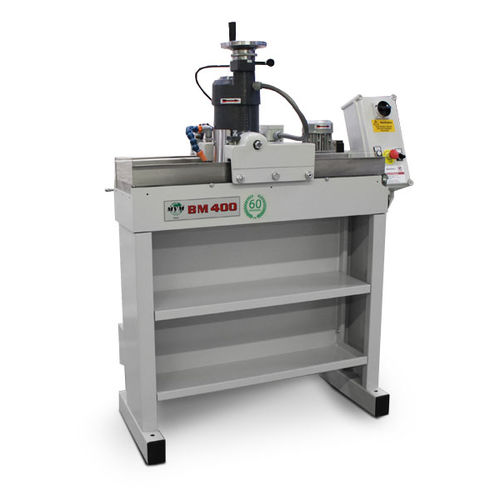

Präzisions-Läppmaschine BM4 series

festinstalliertfür harte Materialien

Produktübersicht
Die BM400 / BM400-R ist eine professionelle Läppmaschine zur Endbearbeitung profilierter Hartmetallplatten. Die Maschine kombiniert einen festen mechanischen Aluminiumtisch (400×70 mm) zur mechanischen Befestigung mit einer Hochleistungs-Magnettischplatte in offener Bauweise, die während des Läppvorgangs eine starke Haltekraft bietet. Die Variante BM400-R verfügt zusätzlich über einen Schalter zur Verkürzung der Schlittenfahrt sowie über einen externen Tank mit Pumpe als Standardausstattung zur besseren Prozesssteuerung.

Wesentliche technische Merkmale

• Automatische Zustellung der Schleifscheibe mit automatischem Stopp bei voreingestellter Höhe
• Neigbarer Kopf für das Schleifen hohler/konkaver Flächen
• Schlittenantrieb über Kette für robuste translatorische Bewegung
• Führungen geschützt durch austauschbare Bänder aus gehärtetem und geschliffenem Stahl
• Fester mechanischer Aluminiumtisch (400×70 mm) zur mechanischen Fixierung und Montage von Magnetplatten
• BM400-R-spezifisch: Schalter zur Verkürzung der Schlittenfahrt; externer Tank mit Pumpe serienmäßig
• Kühlmittelsystem vorgesehen (externer Tank bei BM400-R)

Anwendung und Vorteile
Die BM400 / BM400-R richtet sich an Hersteller, die wiederholbare und präzise Oberflächenbearbeitungen profilierter Hartmetalle benötigen. Die Kombination aus mechanischem Tisch und offenem Magnettisch gewährleistet sicheren Halt und stabile Bearbeitung, wodurch konstante Oberflächenqualität und dimensionale Wiederholbarkeit unterstützt werden. Die BM400-R-Option erhöht die Flexibilität für Kurzhub-Anwendungen und die externe Kühlmittelverwaltung.

Optionen und Zubehör

• Untergestell
• Diamantschleifscheiben (D46, D15)
• Magnetplatten für Hartmetallwerkzeuge (400×70×20 mm oder 200×70×20 mm)
• Faltenbälge als Führungsabdeckungen
• Vollständiges Zubehörprogramm zur Erweiterung der Funktionalität und Prozesssteuerung

Charakteristiken / technische Daten

• Modelle: BM400 und BM400-R (Kurzhub-Variante)
• Maschinentyp: professionelle Läpp-/Finish-Maschine für profilierte Hartmetallplatten
• Tisch/Spannung: fester mechanischer Aluminiumtisch (400×70 mm) kombiniert mit Hochleistungs-Magnettischplatte in offener Bauweise
• Zustellung: automatische Zustellung der Schleifscheibe mit automatischem Stopp bei voreingestellter Höhe
• Kopf: neigbarer Kopf für konkave Flächen
• Schlitten: kettengetriebener Schlitten; Führungen mit austauschbaren gehärteten Stahlbändern
• BM400-R: Schalter zur Verkürzung der Schlittenfahrt; externer Kühlmitteltank mit Pumpe inklusive
• Optionen: Untergestell, Diamantscheiben, Tisch 400×70×20 mm oder 200×70×20 mm, Führungsabdeckungen, weiteres Zubehör auf Anfrage
