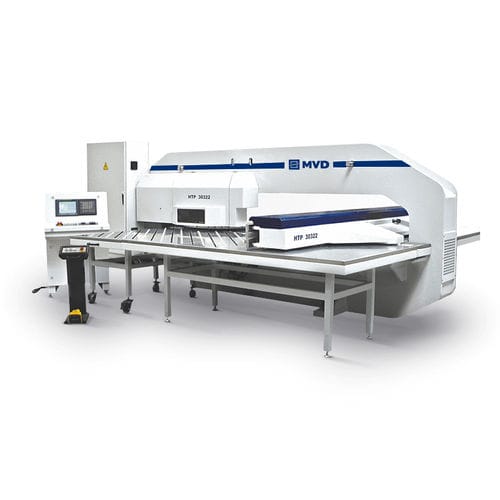

Automatische Stanzpresse IPunch series

hydraulischfür BlechSchneid

MVD-Revolverstanzpressen werden als geschlossene starre Stahlkonstruktionen in einer robusten Struktur hergestellt, um eine minimale Durchbiegung während des Betriebs zu gewährleisten. Es bietet Komplettlösungen zu effektiven Kosten. Standard Ausstattungen • Das Betriebssystem wird CNC gesteuert und hydraulisch angetrieben. • MVD Revolverstanzpresse kann auf 4-Achsen betrieben werden; Die X- und Y-Achsen dienen für die Bewegung des Blechs, die T-Achse für die Revolverdrehung und die C-Achse zur Drehung der automatischen Indexstation, um zu den Indexwerkzeugen zu gelangen. • Mit 32 Revolverstationen ist die Revolverstanzpresse so geformt, dass auch komplexe Bleche mit einer Vielzahl von Löchern in einer Vorrichtung und in einem Arbeitsgang bearbeitet werden können. • Mit Hilfe der Auto-Index-Stationen können mit Hilfe der CNC-Steuerung auch verschiedene Winkelformteile gestanzt werden. • MVD-Spezialtisch mit schmaler Tischbreite • Am Revolver können Präzisionsform- und Rollenwerkzeuge verwendet werden. Stanztechnologie • Spezial-Werkzeugzeichnung • Auto-Index- und Wiederholfunktionen • Automatische Klemmpositionierung • Automatische Neupositionierung des Bleches • CNC/CAD bietet eine automatische oder manuelle Verschachtelung für eine effektive Verwendung • Walzenwerkzeuge verwendbar • Gemeinsame Schnittfunktion • Bandschneiden zum Teilen von Blechen • Automatische Indexreduzierung der Zykluszeit mit Drehungen zur nächsten Position • Auswahl der Stanzsequenz Von der Konstruktion zur Produktion • Mit Hilfe der Metalix CNC CAD/CAM-Software kann der Benutzer durch eine integrierte Systemabdeckung den gesamten Zyklus des CNC-Betriebs gestalten.
