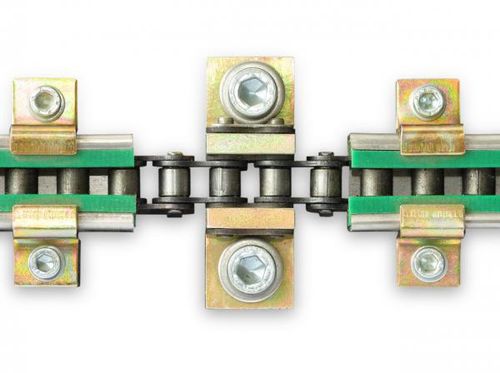

Kettenantrieb 08B-1 serie

Kettenantrieb
Kettenantrieb
Kettenantrieb
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Beschreibung

Als kostengünstige Alternative zu gefrästen Zahnstangen haben sich unsere Kettenzahnstangen hervorragend bewährt. Leichter Einbau und ein-fache Justage charakterisieren das System, das per Ankerplatte sowie am anderen Ende mittels Spannsatz befestigt wird. aufbauDer Spannsatz ist mit einem Einfach-Kettenverbindungsglied mit der ei-gentlichen Kettenzahnstange verbunden. Die Führung der Kette erfolgt im Käfigprofil aus Werkstoff ”S”®1000 grün. Dieses wird von außen von einem Stahl-c-Profil umklammert. Die Stahl-c-Profile werden mit Klammern auf dem Untergrund fixiert. Bei Kettenlängen über 2500 mm werden zusätzlich Befestigungswinkel eingebaut. Diese sind mit Duplex-Verbindungsgliedern in die Zahnstange integriert. Dadurch wird ein Verschieben der Kettenzahn-stange im Käfigprofil beim Anfahren und Abbremsen vermieden. Ketten-zahnstangen sind in den Kettengrößen -", F/ i", :" und 1" erhältlich.

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von Murtfeldt anzeigen
