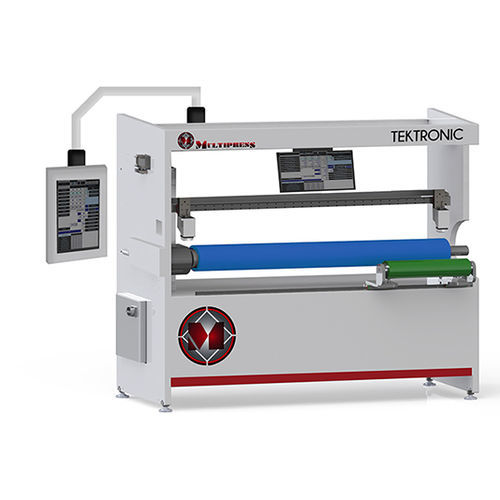

Blech-Montagemaschine TEKTRONIC/TMS

automatischmodular

Robuste Struktur und modulare Architektur, die ein Montageverfahren mit hoher Präzision und Wiederholbarkeit ermöglicht und ein genaues Druckregister garantiert. Plattenhalter mit Hülse Pneumatisches Wellensystem für die Montage auf Klischeehülsen. Der Stift auf dem Luftdorn entspricht dem Stork/Rotec-Standard. Klebebandabroller ist Standard. Klebebandschneidesystem (optional). Zwei Digitalkameras mit Autofokus für die Montage von Mikropunkten. Die Kameras werden auf linearen Kugellagern verschoben. Kabellose Schnittstelle zum MAXIFLEX-Drucker für den Austausch von Hülsengrößen und Vorregisterdaten (optional). Die automatische Positionierung der Kameras erfolgt motorisiert mit elektronischen Encodern, gesteuert durch Software. Die Drehung des Dorns ist servomotorisiert, mit programmgesteuerten Vorschubbewegungen. Bedienfeld mit eigenem Touchscreen und motorisiertem Großbildschirm für den Montagevorgang. TMS 820 Größe L. 1160 x B. 620 x H. 1900 mm - Nutzfläche 1,5 - 2,0 m für Seite - Stromanschluss 230 V, 50 Hz, 2 Ø - Druckluftzufuhr 7/8 Bar, trocken, gefiltert - Gewicht 0,8 Tonne
