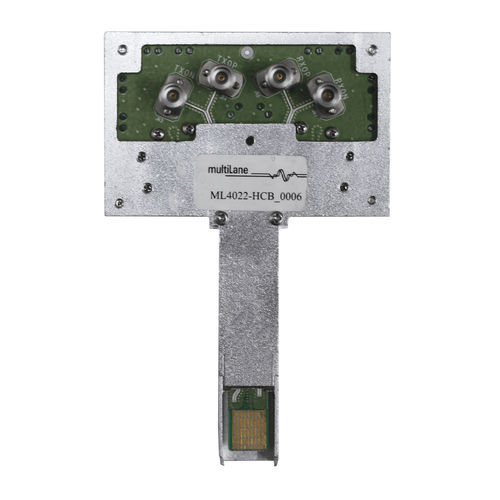

HCB-Tester ML4022-HCB

SignalintegritätMCBTransceiver

Der ML4022-MCB wurde entwickelt, um eine effiziente und einfache Methode zum Programmieren und Testen von 100G SFP-DD Transceivern und aktiven optischen Kabeln zu bieten. Er verfügt über eine vollständige, benutzerfreundliche grafische Benutzeroberfläche, die alle von der SFP-DD MSA definierten Funktionen unterstützt und die Konfigurationsprozesse vereinfacht, um eine intuitive Programmierung und Prüfung der Memory Map zu ermöglichen. Es wurde entwickelt, um eine ideale Umgebung für den Test, die Charakterisierung und die Herstellung von SFP-DD-Transceivermodulen zu simulieren Wesentliche Merkmale - A Unterstützt 2x50G-Schnittstellen - I2C-Master wird sowohl vom Mikrocontroller auf der Platine als auch von externen Stiftleisten gesteuert - 40 GHz 2,92 mm K-Steckverbinder - Stromabtastung - Angepasste differentielle Leiterbahnlänge - Alle Kanäle werden mit angepasster Leiterbahnlänge geliefert - Leistungsstarke Signalintegritäts-Leiterbahnen über K-Stecker zum SFP-DD-Host-Anschluss - On-Board-LEDs zeigen MSA-Ausgangsalarmzustände an - Integrierte Tasten/Jumper für MSA-Eingangssteuersignal - Benutzerfreundliche GUI für I2C R/W-Befehle und das Laden benutzerdefinierter MSA-Speicherkarten - Vier-Ecken-Tests möglich - USB-Schnittstelle - Inklusive differentieller Testkurve 2x
