Spannungsüberwachungssystem HydraSafe

für die Prozess-Steuerungzur prädiktiven Wartungmodular

Produktbeschreibung
Die Zellspannungsüberwachung von Elektrolyseuren liefert Betreibern wichtige Informationen zur Effizienz, Stabilität und Sicherheit des Wasserstoff-Elektrolyseprozesses. Sie ermöglicht die Erkennung von Membrandegradation und Defekten wie Pinholes, Zellenleckagen, unzureichender Elektrolytzufuhr oder Verlust der Elektrodenbeschichtung. Daraus können Prozessparameter angepasst oder Wartungsarbeiten geplant werden. HydraSafe ist modular, flexibel und für schnelle Installation konzipiert; es vereint Praxiserfahrung mit den Anforderungen einer schnell wachsenden Industrie.

Hauptmerkmale

• Modulare, skalierbare Einzelzellspannungsüberwachung, geeignet für alle Elektrolyseurtechnologien und Anlagengrößen
• Erhältlich mit und ohne Analysesoftware; integrierbar in kundenseitige SPS
• Hohe Abtastrate für maximale Messpräzision
• Schnelle Datenübertragung und zügige Datenanalyse
• Leistungsfähige Analysesoftware zur Erkennung von Fehlern und Degradationen
• Stabile Messwerte und hohe Genauigkeit
• Robustes Design, ausgelegt für den Betrieb bis 100 °C
• Sichere Version mit SIL2-Einstufung zur Integration der Funktionalen Sicherheit (Alarme, Notabschaltungen)
• Einfache Umsetzung von Redundanz (Messung, Übertragung, Auswertung)
• Hohe Flexibilität und einfache Integration; vorbereitet für ProfiNet, ProfiSafe, Modbus, OPC UA
• HydraLink: optische und CAT5e-Optionen, Reichweiten bis 2 km
• Umfangreiche Vormontage und Vorverdrahtung zur Beschleunigung vor Ort, inklusive Sicherungsintegration
• Ergonomische Kabelführung und einfache Konfiguration; keine Kalibrierung erforderlich
• Optionales Testmodul zur Verifikation und Sicherheitsprüfung
• Für schnelle Wartung und Reparatur ausgelegt

Kompatibilität / Wird oft in Verbindung genutzt mit

• HVT 400-DX: SIL2 Spannungsüberwachung bis 1500 Vdc
• HVT 300-DV: SIL2 Stromüberwachung zwischen Gleichrichter und Elektrolyseur
• HVT 300-DP: SIL2 Balance- und Symmetrieüberwachung

Technische Spezifikationen

• Systemname: HydraSafe

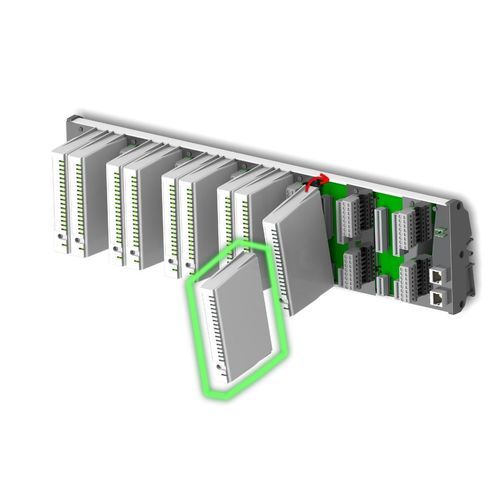

• Modulare Architektur: CORE-, BASE- und OBSERVER-Einheiten
• CORE-Einheit: Beispielkonfiguration für 16 Zellen (Produktkomponente)
• OBSERVER-Einheit: Steuerung und Datenaustausch mit bis zu 32 CORE-Einheiten (Produktkomponente)
• BASE-Einheit: vormontiertes DIN-Schienen-Modul zur Installation der CORE-Einheiten, inklusive Sicherungsintegration (Produktkomponente)
• Betriebstemperatur: ausgelegt für Betrieb bis 100 °C
• Funktionale Sicherheit: SIL2-fähige sichere Version verfügbar
• Schnittstellen/Protokolle: vorbereitet für ProfiNet, ProfiSafe, Modbus, OPC UA
• Kommunikation: HydraLink optisch und CAT5e, Reichweite bis 2 km
• Leistung: hohe Abtastrate und schnelle Datenübertragung für präzise Überwachung und Analyse
• Konfiguration: einfache Konfiguration, keine Kalibrierung erforderlich
• Verifikation: optionales Testmodul für Verifikation und Sicherheitsprüfungen
