Funktionsgenerator

ImpulsDruckimpulsTransienten

Produktbeschreibung

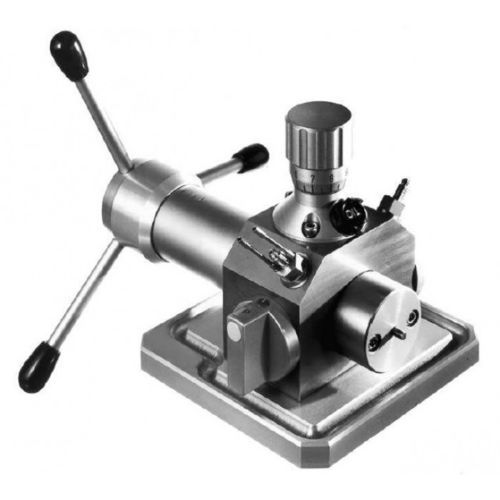

Der Hydraulikdruckgenerator dient zur quasistatischen Kalibrierung und dynamischen Überwachung von Drucksensoren. Er kann quasistatischen Druck bis zu 700 bar und Druckimpulse bis zu 250 bar mit Impulsbreiten von einigen Millisekunden erzeugen. Es ist nicht möglich, den Druck mehrere Sekunden lang aufrechtzuerhalten. Das Reduzierventil schützt die eingebauten Sensoren vor Überlastung während der quasistatischen Kalibrierung.

Technische Daten
Quasistatische Kalibrierung:

• Druckbereich: 0 ... 700 bar
• Balkensollwertbereich (bar): 5 ... 700
• Druckbegrenzung
• Kolbenhub: 22 mm
• Kolbendurchmesser: 15 mm
• Schraubenhub: 0,75 mm
• Zylinderverschiebung: 4 cm3

Dynamische Kalibrierung:

• Druckbereich: 0 ... 250 bar
• Druckimpuls (typisch): 8 ... 10 ms
• Druckbegrenzungsventil ist während der dynamischen Kalibrierung nicht aktiv

Gewichte

• Gewicht ohne Zubehör: 8.3 kg
• Gesamtgewicht: 16.6 kg

Merkmale / technische Spezifikationen

• Funktion: quasistatische Kalibrierung und dynamische Überwachung von Drucksensoren
• Quasistatischer Druckbereich: 0 ... 700 bar
• Balkensollwertbereich (bar): 5 ... 700
• Kolbenhub: 22 mm
• Kolbendurchmesser: 15 mm
• Schraubenhub: 0,75 mm
• Zylinderverschiebung: 4 cm3
• Dynamischer Druckbereich: 0 ... 250 bar
• Druckimpuls (typisch): 8 ... 10 ms
• Hinweis: Druck kann nicht mehrere Sekunden aufrechterhalten werden
• Reduzierventil schützt eingebaute Sensoren bei quasistatischer Kalibrierung
• Gewicht ohne Zubehör: 8.3 kg
• Gesamtgewicht: 16.6 kg
