Digitales Oszilloskop U1600A

Handgerät2-WegeUSB

Beschreibung

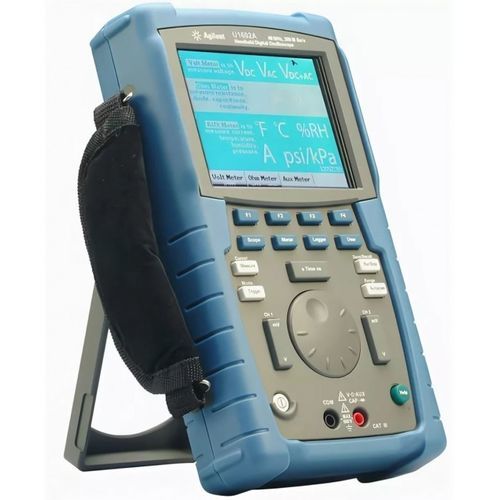

Das Handheld‑Digitaloszilloskop U1602A (Agilent Technologies) vereint ein 2‑Kanal‑Oszilloskop, ein echtes RMS‑Digitalmultimeter und einen Echtzeit‑Datenlogger in einem kompakten tragbaren Gerät. Es eignet sich für Fehlersuche, Wartung und Qualitätskontrolle in industriellen und automobilen Anwendungen.

Besonderheiten des Modells U1602A

• 11,4 cm (4,5 Zoll) Farb‑LCD zur klaren Unterscheidung der Kanäle
• Bandbreite bis 40 MHz mit erweitertem Triggersystem
• Abtastrate bis zu 200 MS/s
• Speichertiefe bis zu 125.000 Punkte pro Kanal
• True‑RMS‑Digitalmultimeter bis 6000 Counts und 22 automatische Messfunktionen
• 11 eingebaute DMM‑Funktionen, z. B. AC/DC‑Spannung, Widerstand, Dioden/ Durchgangstest
• Mathematische Kanalfunktionen und Skalierung, FFT mit mehreren Fensterfunktionen
• PC Link Software und Hochgeschwindigkeits‑USB 2.0 für Datentransfer
• Optionaler USB‑Flash‑Speicher zum Sichern von Einstellungen und Signalen
• Mehrsprachiges Hilfesystem

Beschreibung und Einsatz
Der U1602A ist für die Vor‑Ort‑Fehlerdiagnose, Anlagenprüfung und regelmäßige Wartung ausgelegt. Anwender können Zeit‑ und Frequenzbereichssignale schnell per Kanal‑Mathematik und FFT analysieren. Das integrierte echte RMS‑DMM ermöglicht schnelle und präzise Spannungs‑, Widerstands‑und weitere Messungen für den Feldeinsatz und die Produktionstests.

Oszilloskopfunktionen

• Deep Memory zur Langzeitaufzeichnung (bis zu 125.000 Punkte/Kanal)
• Autoscale zur schnellen automatischen Anpassung der Anzeige
• Mathematische Operationen über zwei Kanäle (Addition, Subtraktion) und FFT (rechteckig, Hanning, Hamming, Blackman‑Harris)
• Cursormessungen zur manuellen oder automatischen Einstellung des Abtastpunkts
• 22 automatische Messungen mit simultaner Anzeige mehrerer Ergebnisse
• Erweitertes Triggersystem: Differenzial, Impulsbreite, Codekombination, Videosignal
• PC Link für Erfassung, Speicherung und Dokumentation via USB
• Optionaler USB‑Flash zum Speichern/Abrufen von Signalen und Einstellungen (bis zu 10 Elemente)

Datenlogger‑Modus
Im Datenlogger‑Modus können Benutzer die Abtastbedingungen für jede DMM‑Messart konfigurieren und Sequenzen von Datenproben zur Aufzeichnung und Analyse bei Design‑Verifikation oder Feldmessungen erstellen.

Technische Daten

• Typ: Handheld digitales Oszilloskop + echtes RMS‑DMM + Echtzeit‑Datenlogger
• Bezeichnung: U1602A (Serie U1600A)
• Display: 11,4 cm (4,5 Zoll) Farb‑LCD
• Kanäle: 2
• Bandbreite: bis zu 40 MHz
• Abtastrate: bis zu 200 MS/s
• Speichertiefe: 125.000 Punkte pro Kanal
• Digitalmultimeter: true‑RMS, bis 6000 Counts
• Automatische Messfunktionen: bis zu 22
• Eingebaute DMM‑Funktionen: 11 Funktionen (Spannung AC/DC, Widerstand, Kapazität, Diode, Durchgang, Temperatur, Strom, etc.)
• Mathematik: Zweikanal‑Skalierung, Addition/Subtraktion, FFT mit mehreren Fenstern
• Trigger: Differenzial, Impulsbreite, Codekombination, Video
• Schnittstellen: USB 2.0 High‑Speed, PC Link Software inklusive, optionaler USB‑Speicher
• Speichern/Abrufen: bis zu 10 Signale und Geräteeinstellungen
• Hilfesystem: mehrsprachig
• Verfügbarkeit: auf Lager (bitte beim Lieferanten prüfen)
