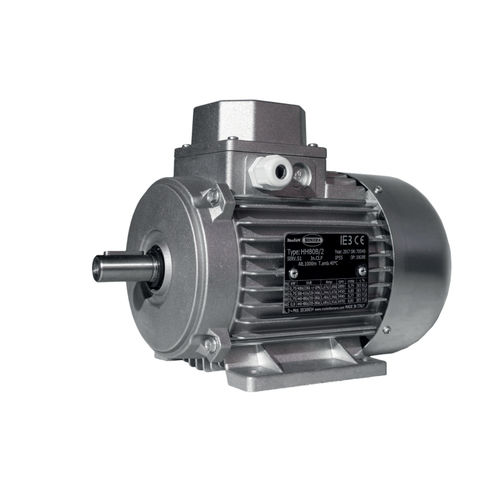

Asynchronmotor H-MA-MTS series

dreiphasigZweiwicklungKäfigläuferrotor

STANDARDFUNKTIONEN - Vollständig geschlossen, mit Eigenbelüftung IC 411 - Isolationsklasse F - Aufgabe S1 - Schutzgrad IP 55 - Kurzschlussläufer Betriebsbedingungen: - Spannung: ±5% Typenschild-Spannungsbereich - Frequenz: ±2% Typenschildfrequenz - Höhe: ≤ auf 1000 m. (über dem Meeresspiegel) - Temperatur der Umgebungsluft: -15°C / +40°C für Motoren mit Pn > 0,6kW +5°C / +40°C für Motoren mit Pn ≤ 0,6kW Standardisierte Spannungen/Frequenz - Eine Geschwindigkeit (2, 4, 6 und 8 Pole) IEC 56÷132: 230Δ/400 λ V -50Hz Bemessungsbetrieb 220-240Δ/380-415 λ V 50Hz x Pn 220-240Δ/380-415 λ V 60Hz x Pn 255-280Δ/440-480 λ V 60Hz x (Pn * 1,15-1,2) IEC 160: 400Δ/690 λ V - 50Hz Bemessungsbetrieb 380-415Δ/660-720 λ V 50Hz x Pn 380-415Δ/660-720 λ V 60Hz x Pn 440-480Δ/760-830 λ V 60Hz x (Pn * 1,15-1,2) - 2 Geschwindigkeiten, eine Wicklung Dahlander (2-4 und 4-8 Pole) IEC 63÷160: 400V(λ λ/Δ) o (λ λ λ/ λ) - 50Hz Bemessungsbetrieb 380-415V 50Hz x Pn 380-415V 60Hz x Pn 440-480V 60Hz x (Pn * 1,15-1,2) - 2 Geschwindigkeiten, 2 getrennte Wicklungen (4-6 Pole) IEC 71÷160: 230Δ /400 λ V - 50Hz Bemessungsbetrieb 220-240Δ/380-415 λ V 50Hz x Pn 220-240Δ/380-415 λ V 60Hz x Pn 255-280Δ/440-480 λ V 60Hz x (Pn * 1,15-1,2)
