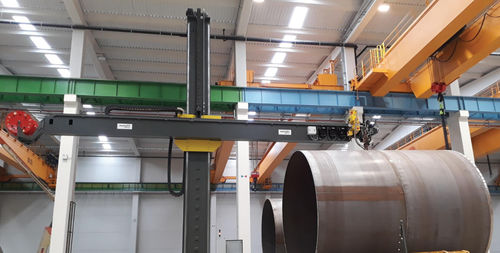

Schweißmast CB series

MIG/MAG oder SAW Rotations- und/oder Längsschweißen von zylindrischen Strukturen. Allgemeine Merkmale BESCHREIBUNG Die Maschine mit Schweißsäule und Ausleger ist zum MIG/MAG- oder SAW-Schweißen bestimmt und besteht aus vier Elementen: dem Wagen (optional), der Säule, dem Arm und dem Schweißkopf. Der Wagen trägt die Struktur und bewegt sich auf Schienen entsprechend der X-Achse. Der von der Säule getragene Arm, der den Schweißkopf trägt, bewegt sich durch lineare Führungen vertikal (Z-Achse) und horizontal (Y-Achse) und ermöglicht so die Einstellung einer korrekten Schweißposition. Der Schweißkopf wird entsprechend den Anforderungen des Kunden zusammengestellt. Die Säule ermöglicht eine Drehung um 180º. Der Schweißkopf wird nach den Bedürfnissen des Kunden zusammengestellt und kann bis zu drei SAW-Brenner enthalten und ist mit einem automatisierten System zur Fugenverfolgung mit hoher Genauigkeit ausgestattet. Die Antriebe des Systems werden durch AC-Motoren gewährleistet. Eine einfach zu bedienende Anlage, die eine hohe Schweißgeschwindigkeit ermöglicht und die Herstellungskosten reduziert. Technische Daten Diese Informationen sind spezifisch für Standardmodelle. Für Informationen zu Sondermodellen, kontaktieren Sie uns bitte! Modelle CB3030 CB4040 CB5050 CB6060 Hub des Arms (Y) [mm] 3000 4000 5000 6000 Hub der Säule (X) [mm] 3000 4000 5000 6000 Max. Höhe [mm] 5000 6630 7630 9200 Länge des Arms [mm] 4300 5300 6300 7890 Hub der Kabine (X) [mm] 3000 3000 3000 3000
