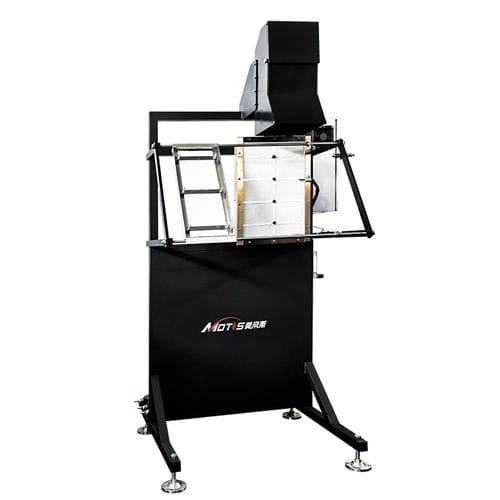

Entflammbarkeits-Prüfanlage RPFS

Materialfür Baustoffefür Kunststoff

Das Radiant Panel Flame Spread Apparatus, in Übereinstimmung mit ASTM E162, wurde entwickelt, um die Oberflächenentflammbarkeit von Baumaterialien und zellularen Kunststoffen zu messen. Bei der ASTM E162-Prüfung wird eine geneigte, 6 x 8 Zoll große Probe vor einer 12 x 18 Zoll großen, gasbefeuerten Wärmestrahlungsplatte platziert. Die Probe wird an ihrer Oberkante entzündet, und der Bediener zeichnet den Abstand und die Zeit des Flammenverlaufs auf. Gleichzeitig zeichnet das System den Temperaturanstieg im Schornstein über der Wärmestrahlungsplatte auf. Das Testergebnis ist der Strahlungsplattenindex (Is), der durch die Flammenausbreitung und die Wärmeentwicklung (Temperaturanstieg im Schornstein) bestimmt wird. Das Strahlungsplatten-Flammenausbreitungsgerät besteht aus: - einer Strahlungsplatte mit den Maßen 12" x 18" aus porösem Zement und einem Gehäuse aus Gusseisen. - Einem Aspirator vom Typ Venture zum Mischen von Propangas und Luft. - Einem Zentrifugalgebläse auf der Rückseite der Strahlungsplatte zur Bereitstellung von 9,4 l/s Luft. - Gasversorgungssystem, das die Strahlungsplatte mit Propangas versorgt. - Elektrische Zündvorrichtung und automatisches Abschaltventil für die Zündung der Heizplatte. - Ein Pyrometer zur Messung der Oberflächentemperatur der brennenden Strahlungsplatte. - Kalibrierbrenner aus Edelstahl und Methangasdurchflussmesser. - Probenhalter aus rostfreiem Stahl mit 3''-Beobachtungsmarken zur Bestimmung der Flammenausbreitung. - Zündbrenner aus Edelstahl und Acetylengas-Durchflussmesser. - Edelstahlkamin mit acht Thermoelementen vom Typ K. - Datenerfassungssystem, das Temperaturen und Zeit im Sekundentakt erfasst. - Betriebssoftware mit den Funktionen Systemkalibrierung, Basislinienverfahren, Prüfverfahren sowie Daten- und Berichtsexport.
