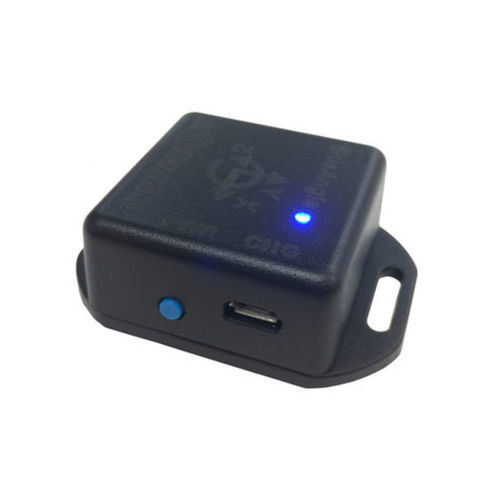

Bluetooth-Winkelmesser BlueAngle

kabellosdigitalcomputergestützt

Überblick
BlueAngle ist ein gyroskopbasierter Bluetooth-Winkelsensor, der zur einfachen Befestigung an einem Rotor über seine Magnetbasis ausgelegt ist. Während er mit dem Rotor rotiert, misst BlueAngle den Drehwinkel und überträgt die Messwerte drahtlos an ein iPad in einem Bereich von 20 Metern (bis zu 66 ft) mit 50 Messwerten pro Sekunde. BlueAngle ist als Teil eines Wireless Rotor Runout Kits vorgesehen und kann zusammen mit anderen kabellosen Messgeräten (z. B. kabellosen Messuhren und Winkelsensoren) das reale Profil eines Rotors für Rundlaufprüfungen und ähnliche Anwendungen abbilden.

Cloud / Fernablesung
BlueAngle unterstützt die Fern-/Cloud-Datenerfassung über eine browserbasierte IoT-Plattform. Durch das Verbinden von Bluetooth-Messgeräten mit einem Cloud-Gateway können Anwender Messwerte in Echtzeit und die Messwerthistorie von überall einsehen. Cloud-Funktionen umfassen Mehrsensoranbindung, anpassbare Dashboards, intelligente Warnungen/Benachrichtigungen, Zugriff auf die Messhistorie, Fernsteuerung der Sensoren und Analysetools wie Treemaps, Kartendarstellung und Übersichtsansicht. Der Cloud-Dienst ist abonnementbasiert.

Software

• iOS: Die Rotor Runout App funktioniert mit kabellosen Messuhren und Bluetooth-Winkelsensoren für Rundlaufprüfungen.
• MultiGage Cloud: browserbasierte IoT-Plattform für industrielle Fernüberwachung, Mehrsensoranbindung, Dashboards, Warnungen und Analysen.

Lieferumfang

• BlueAngle x1
• USB-Ladekabel x1
• USB-Netzadapter x1
• Bedienungsanleitung x1
• Erweiterte Garantie (optional)

Spezifikationen (Tabelle)
Abmessungen: 1,58 x 1,58 x 0,79"
Auflösung: 0,1°
Datenübertragungsrate (drahtlos): 50Hz
Übertragungsreichweite (drahtlos): bis zu 66ft / 20m
Betriebstemperatur: 32 bis 122 °F
Wiederaufladbare Batterie: 150mAh
Akkulaufzeit: 10 Std.
Laden: 5VDC USB

Technische Daten

• Sensortyp: gyroskopbasierter Bluetooth-Winkelsensor
• Befestigung: Magnetbasis zur Montage an Rotoren
• Abtastrate: 50 Messwerte pro Sekunde (50Hz Drahtlosübertragung)
• Drahtlose Reichweite: bis zu 20 Meter (ca. 66 ft)
• Winkelauflösung: 0,1°
• Gehäusemaße: 1,58 x 1,58 x 0,79 Zoll
• Betriebstemperatur: 32 bis 122 °F
• Batterie: wiederaufladbar 150 mAh, typische Laufzeit ~10 Stunden
• Ladegerät: 5 V DC über USB
• Integration: vorgesehen zur Nutzung mit Rundlauf-Kits und kompatiblen kabellosen Messgeräten und Software (Apps und Cloud-Plattform) für Kontur-/Rotor-Messung und Fernüberwachung
