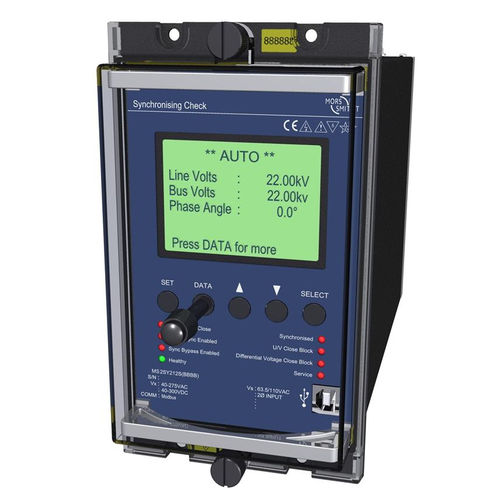

Synchronisations-Überwachungsrelais MS2SY212-S

Phaseneinphasigfür Schalttafelmontage

Das Synchronisationsprüfrelais MS2SY212 wurde entwickelt, um den Phasenwinkel zwischen den überwachten Einphasenspannungen auf der Leitung zu messen & Busseiten eines Leistungsschalters & überprüfen, ob dieser Winkel kleiner als die Einstellung ist. Wenn der gemessene Winkel diese Kriterien für den Zeitraum erfüllt, der durch das Einstellen von & der Spannungsgrößen den Kriterien entspricht, die durch die Einstellungen von Live Line/Bus & U/V Line/Bus festgelegt wurden, wird das Ausgangsrelais aktiviert und der Schalter darf geschlossen werden. Das Zurücksetzen erfolgt, wenn entweder der Phasenwinkel oder die Spannungsgröße außerhalb der voreingestellten Grenzen schwanken oder wenn der Freigabeeingang für die Synchronprüfung spannungsfrei ist. Die LEDs auf der Vorderseite zeigen optisch den Relaisstatus und die Synchronisationsfunktion an. Bus oder Linie U/V, Differentialspannung und Frequenzschlupf Schließen Blockfunktionalität zusammen mit flexibler Synchronisationsprüfbypasslogik bieten ein breites Anwendungsspektrum. Die standardmäßige Micro MATRIX Mensch-Maschine-Schnittstelle (HMI) wird mit einer vollflächigen Festkörper-Messschaltung kombiniert, um eine hohe Genauigkeit und einfache Einrichtung zu gewährleisten. Die Selbstüberwachung erfolgt durch Hardware & Software-Watchdogs. Es werden Ausgangsrelais mit hoher Kontaktleistung verwendet. Ein USB-Programmieranschluss ist vorgesehen, um die Relaiseinstellungen mit einem PC einfach vorzunehmen. An der Vorderseite angebrachte LEDs zeigen optisch den Relaisstatus und die Synchronisationsfunktion an.
