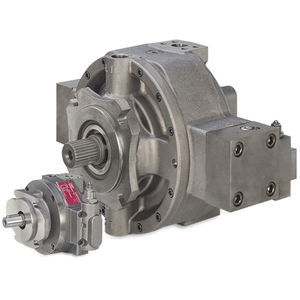

Radialkolben-Hydraulikpumpe RKP-D

Kolbenelektrohydraulischfür Industrieanwendungen

Kurzübersicht
Die Radialkolbenpumpe mit digitaler Regelung (RKP-D) ist eine elektro-hydraulische Pumpe mit Feldbusschnittstelle. Sie ist flexibel einsetzbar und eine optimale Lösung für Maschinenanwendungen mit hoher Dynamik und Zuverlässigkeit, z. B. in der Spritzgießindustrie und der Metallumformung. Die Konstruktion kombiniert robuste Mechanik mit moderner Elektronik: ein Servo-Proportional-Vorsteuerventil mit On-Board-Digitalelektronik zur Förderstrom- und Druckregelung sowie eine leistungsfähige, flexible Mikroprozessorsteuerung für Abstimmung und Diagnose.

Funktionen und Vorteile

• Vorsteuerventil mit digitaler Elektronik für präzise Regelung (Förderstrom, Druck) und hohe Dynamik
• Kompatibel mit verschiedenen SPS-Strukturen dank analoger oder digitaler Ansteuerung (CANopen)
• Anpassung der Druckregelparameter im laufenden Betrieb zur Optimierung sequenzieller Prozesse mit mehreren Aktuatoren
• Optimierte Mehrfachpumpen-Anordnungen im Master-Slave-Betrieb zur Kombination mehrerer Servopumpen-Stufen auf einen gemeinsamen Volumenstrom und zur verbesserten Druckregelung

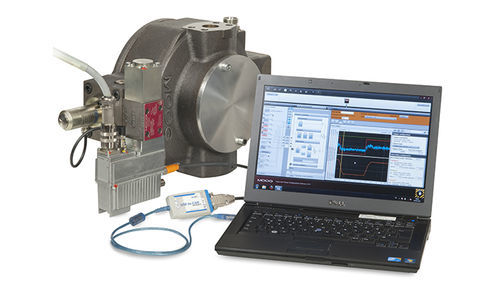

• Minimierte Stillstandzeiten durch einfache und schnelle Fehlerdiagnose via Bedienerschnittstelle (HMI) oder Laptop mit vollständigem Zugriff auf interne Parameter
• Kompakte Bauweise und schnelle Inbetriebnahme dank integrierter Elektronik

Spezifikationen
Fördervolumen (cm3/rev): 19, 32, 45, 63, 80, 140
Bauart: Pumpe für offenen Kreis mit verschiedenen Verstell- und Regeleinrichtungen
Masse (kg): 22 bis 105
Massenträgheitsmoment (kg/cm2): 17,7 bis 380
Umgebungstemperaturbereich (°C): -15 bis +60
Maximale Drehzahl bei Eingangsdruck 1 bar absolut (min-1): 2.100 bis 2.900
Maximaler Betriebsdruck (bar) Mitteldruckausführung (RKP 19, 32, 45, 63, 80 und 140): 280
Maximaler Betriebsdruck (bar) Hochdruckausführung (RKP 19, 32, 63, 80, 140): 350

Caractéristiques / Spécifications techniques

• Modellreihe: RKP-D (Radialkolbenpumpe mit digitaler Regelung)
• Fördervolumen: 19 / 32 / 45 / 63 / 80 / 140 cm³/rev
• Bauart: offener Kreis, verstell- und regelbar
• Gewicht: 22–105 kg
• Massenträgheitsmoment: 17,7–380 kg·cm²
• Betriebstemperatur: -15 °C bis +60 °C
• Max. Drehzahl (1 bar abs.): 2.100–2.900 min⁻¹
• Max. Betriebsdruck Mitteldruckausführung: 280 bar
• Max. Betriebsdruck Hochdruckausführung: 350 bar
