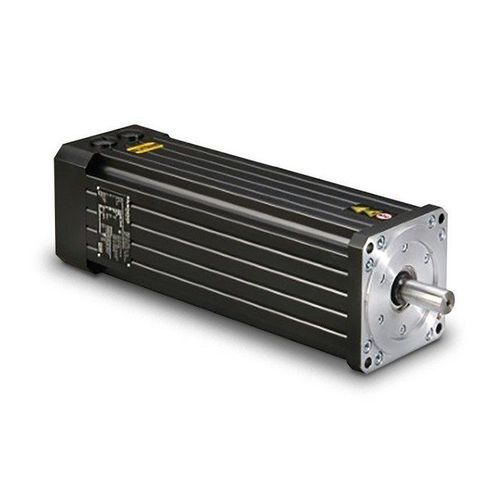

Bürstenloser Servomotor ExD

AC300 V...800 Vmodular

Übersicht
Der explosionsgeschützte, dynamische bürstenlose Moog ExD Servomotor (Explosion Proof Dynamic Brushless Servo Motor) ist ein AC-Synchronmotor, der speziell für den Einsatz in potenziell explosiven Umgebungen entwickelt und zertifiziert wurde. Die ExD Servomotoren-Serie entspricht den ATEX- und IECEx-Normen und wird aus robusten Komponenten gefertigt, die schwierigen thermischen Bedingungen standhalten. Durch den Einsatz hochzuverlässiger Resolver, gedichteter lebensdauergeschmierter Kugellager, präzise gewuchteter Rotoren (gemäß ISO 1940 Klasse G 6.3) sowie durch die Konstruktion nach Schutzart IP67 wird eine maximale Produktlebensdauer erreicht.

Eigenschaften

• Explosionsgeschützt: ATEX-, IECEx-, NEC-, KOSHA-, TRCU und CCC Ex-zertifiziert
• AC-Servomotor (Synchronmotor)
• Geringe Masseträgheit
• Konvektionkühlung

Märkte und Anwendungen

• Öl- und Gasförderung
• Energieerzeugung
• Bergbau
• Industrieproduktionsmaschinen, die von brennbaren oder explosiven Dämpfen oder Gasen umgeben sind

Vorteile

• Kompakte, leichte Bauart
• Herausragende Dynamik für kürzere Zykluszeiten
• Niedrige Drehmomentwelligkeit
• Robustes Design für minimalen Wartungsbedarf
• Modulares Servomotor-Konzept mit flexiblem Aufbau

Spezifikationen (Tabelle)
Dimension | Maßeinheit | Explosionsschutz
Stillstanddrehmoment M° | Nm [lb-in] | 0,52 - 66 [4.6 – 590]
Spitzendrehmoment Mmax | Nm [lb-in] | 1,6 - 240 [14.2 - 2118]
Nenndrehzahl nN | min-1 [rpm] | 7800 - 2000
Nennleistung PN | kW [hp] | 0,359 – 8,378 [0.5 – 11.2]
Nenndrehmoment MN | Nm [lb-in] | 0,44 – 40 [3.9 – 354]
Trägheitsmoment J | Kg·cm2 [lb·in·sec2 x10^-4] | 0,16 - 157 [1.4 – 1389]
Drehgeber | Standard / Optional | Resolver / Encoder
Temperaturüberwachung | N/A | PTC oder NTC
Bremse | N/A | Optional
Bemessungs-Busspannung VDC | V | 325/565
Zertifizierung / Kennzeichnung | N/A | IECEx/ATEX/NEC/KOSHA/CCC Ex/TRCU
Kühlung | N/A | Konvektion

Charakteristiken / Spezifikationen technische

• Serienbezeichnung: ExD series
• Motortyp: AC-Synchron-Servomotor (bürstenlos)
• Explosionsschutz: ATEX, IECEx, NEC, KOSHA, TRCU, CCC Ex
• Schutzart: IP67
• Standard-Drehgeber: Resolver; Encoder optional
• Temperaturüberwachung: PTC oder NTC (optional)
• Bremse: optional
• Lebensdauergeschmierte, gedichtete Kugellager
• Rotorwuchtung gemäß ISO 1940 Klasse G 6.3
• Trägheitsmomentbereich: 0,16 – 157 Kg·cm²
• Drehmomentbereiche: Stillstand 0,52 – 66 Nm; Nennmoment 0,44 – 40 Nm; Spitzenmoment 1,6 – 240 Nm
• Nennleistung: 0,359 – 8,378 kW
• Nenndrehzahlbereich: 2000 – 7800 min⁻¹ (rpm)
• Bemessungs-Busspannung: 325 V / 565 V DC
• Kühlung: Konvektion
• Modulares Design zur Anpassung an verschiedene Anwendungen
