Hydraulikantrieb

Produktbeschreibung

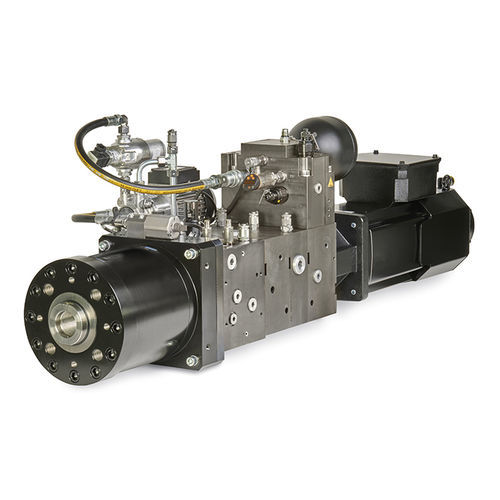

Das Moog Compact EAS (CEAS) ist zur Erzeugung weitgehend linearer Bewegungen für industrielle Anwendungen konzipiert, die eine kompakte Lösung mit hoher Leistungsdichte und hoher Dynamik erfordern. Als hochintegriertes, geschlossenes System bietet das Compact EAS eine Alternative zu elektrohydraulischen (EH) oder elektromechanischen (EM) Systemen.

Systemaufbau

• Bestehend aus Servomotor, Servo-Innenzahnradpumpe, Hydraulikverteiler und Zylinder
• Integrierte Innenzahnradpumpe ist auf das Flächenverhältnis des Zylinders abgestimmt
• Geschlossener Regelkreis: kein externer Tank oder Aggregat erforderlich

Funktion / Steuerung
Geschwindigkeit und Bewegungsrichtung werden ohne Wege- oder Proportionalventile gesteuert. Durch den geschlossenen Regelkreis und die aufeinander abgestimmten Komponenten erreicht das System hohe Dynamik und Präzision.

Vorteile

• Hohe Kraft- und Leistungsdichte
• Modularer Aufbau für schnelle Wartung
• Geringe Geräuschemission für einen leisen Maschinenbetrieb
• Hohe Energieeffizienz und bis zu 90 % reduzierter Ölbedarf im Vergleich zu Standardsystemen
• Schnelle Wartung dank der geringen Anzahl an Komponenten
• Große Anzahl von Ausführungen und Größen verfügbar
• Reduzierte Kosten für Verrohrung und Installation

Konfigurationen
Das Compact EAS ist in zwei Standardkonfigurationen erhältlich: linear und orthogonal. Sonderausführungen sind auf Anfrage möglich.

Anwendungspositionierung
Ideal für Anwendungen, die eine kompakte Lösung mit hoher Leistungsdichte, hoher Dynamik und reduzierten Betriebsstoffen bzw. geringeren Installationsaufwänden erfordern.

Charakteristiken / Spezifikationen technisches

• Integrierte Komponenten: Servomotor, Innenzahnrad-Servopumpe, Hydraulikverteiler, Zylinder, Ausgleichsbehälter
• Innenzahnradpumpe auf Flächenverhältnis des Zylinders abgestimmt
• Geschlossener Regelkreis (kein externer Tank/Aggregat erforderlich)
• Steuerung von Geschwindigkeit und Richtung ohne Wege- oder Proportionalventile
• Erhältliche Standardausführungen: Linear und orthogonal
• Hohe Energieeffizienz; signifikant reduzierter Ölbedarf
• Modulares Design für schnelle Wartung und vielfältige Ausführungen
