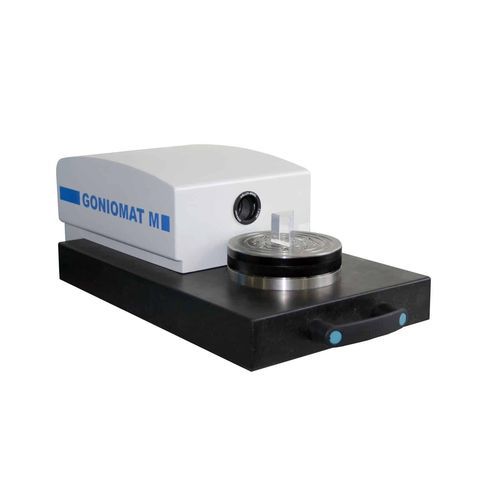

Automatisches Goniometer GONIOMAT M5 / M5 XL / M10

Die GONIOMAT M Baureihe ermöglicht durch die Kombination aus manuell drehbarem Präzisionsrundtisch und der softwaregestützten Auswertung der Winkelencodersignale in Bezug zum Autokollimationsbild eine einfache Handhabung bei häufig wechselnden Prüflingstypen und gleichzeitig geringer Messunsicherheit. Die Goniometer eignen sich hervorragend für die prozessbegleitende Fertigungsüberwachung sowie die Ein- und Ausgangskontrolle. Der GONIOMAT M besteht aus einem mechanisch gelagerten Rundtisch (1), einem Winkelencoder (2), einem elektronischen Autokollimator (3) mit USB-Anschluss und der GONIOMATIK Software (4). Die Verrechnung der Position des Autokollimationsbildes mit der zugehörigen Rundtischposition wird durch die Software übernommen. Ein genaues Positionieren der Prüflingsflächen zur optischen Achse des Autokollimators entfällt. Messablauf • Bediener legt den Prüfling auf • Fläche 1 zum Autokollimator ausrichten • Messmodus auswählen • Messwert der ersten Fläche auf Null setzen • Tisch drehen und Fläche 2 zum Autokollimator ausrichten • Software zeigt Winkelmesswert an
