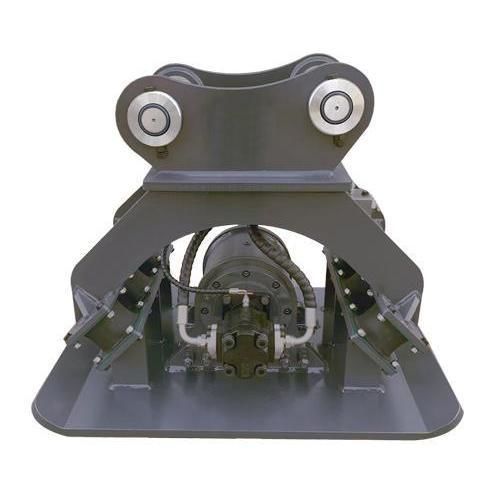

Vorwärtslaufende Rüttelplatte MHG series

für BaggerferngesteuertVerdichtung

Übersicht
Die MHG-Serie von vibrationsplattenverdichtern, die am Baggerarm montiert werden, bietet effiziente Bodenverdichtung für verschiedene Erd- und Tiefbauarbeiten. Entwickelt zur Befestigung am Baggerarm, ermöglicht sie ferngesteuertes Verdichten in beengten Bereichen, in der Nähe von Fundamenten, um Hindernisse herum und an Steilhängen, wo Walzen nicht einsetzbar sind.

Bedienung und Sicherheit
Am Baggerarm montiert, wird das Gerät aus der Kabine ferngesteuert betrieben, was die Sicherheit des Fahrers und die Zugänglichkeit erhöht. Zu den Sicherheitsmerkmalen gehören ein Überlastschutz und eine optimierte Kraftverteilung zur Reduzierung der Beanspruchung hydraulischer Bauteile.

Wesentliche Merkmale

• Hydraulischer Antrieb zur direkten Anbindung an das Hydrauliksystem des Baggers
• Verstellbare Sockelgrößen für unterschiedliche Bodenverhältnisse und Grabbreiten
• Drehbare Platte für präzise Positionierung und Ausrichtung
• Überlastschutz zum Schutz der Komponenten
• Verbesserte Kraftverteilung für gleichmäßige Verdichtung
• Niedriger Geräuschpegel zur Reduzierung von Störungen auf der Baustelle
• Geeignet für Grabenverfüllung, Nivellierung, Böschungs- und Dammverdichtung sowie Pfostenmontage/ -demontage
• 1-Jahres-Garantie

Anwendungsbereiche

• Verfüllen von Gräben und Rohrgräben
• Bodennivellierung
• Verdichtung von Böschungen und Dämmen
• Montage und Demontage von Pfosten
• Verdichtung in der Nähe von Fundamenten und Hindernissen

Modelle und detaillierte Spezifikationen
MHG-02/04

• Betriebsgewicht der Maschine: 4–12 Tonnen
• Schlagkraft: 4 Tonnen
• Max. Vibration: 2000 rpm
• Einzelgewicht: 300 kg
• Arbeitsdruck: 110–140 bar
• Ölfluss: 45–75 l/min
• Plattenmaß (L×B×D): 900×500×25 mm
• Gesamthöhe: 730 mm
• Gesamtbreite: 550 mm

MHG-06

• Betriebsgewicht der Maschine: 4–12 Tonnen
• Schlagkraft: 6,5 Tonnen
• Max. Vibration: 2000 rpm
• Einzelgewicht: 600 kg
• Arbeitsdruck: 150–170 bar
• Ölfluss: 85–105 l/min
• Plattenmaß (L×B×D): 1160×700×28 mm
• Gesamthöhe: 730 mm
• Gesamtbreite: 550 mm

MHG-08

• Betriebsgewicht der Maschine: 18–27 Tonnen
• Schlagkraft: 15 Tonnen
• Max. Vibration: 2000 rpm
• Einzelgewicht: 850 kg
• Arbeitsdruck: 160–180 bar
• Ölfluss: 120–170 l/min
• Plattenmaß (L×B×D): 1350×900×30 mm
• Gesamthöhe: 900 mm
• Gesamtbreite: 700 mm

Technische Merkmale

• Serie: MHG
• Befestigungsart: Baggermontierter Vibrationsplattenverdichter
• Antrieb: Hydraulisch
• Verstellbarkeit: Mehrere Sockelgrößen und Drehfunktion zur präzisen Positionierung
• Sicherheitsmerkmale: Überlastschutz und verbesserte Kraftverteilung
• Akustik: Für niedrigen Schalldruckpegel ausgelegt
• Typische Anwendungen: Grabenverfüllung, Nivellierung, Böschungs- und Dammverdichtung, Pfostenmontage/ -demontage
• Garantie: 1 Jahr
