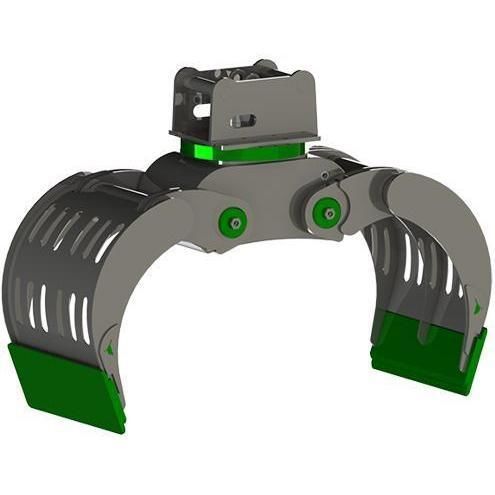

Sortiergreifer für Stein MD series

für RohreAbfallentsorgungfür Betonelemente

Produktbeschreibung
Mit der Asynchron-Greiftechnik und einem geschlossenen Antrieb ermöglicht der Sortiergreifer eine sichere, kontrollierte Handhabung von Materialien unter unterschiedlichen Einsatzbedingungen. Aus Stahl gefertigt und in mehreren Größen erhältlich, eignet er sich für Sortier-, Räum-, Recycling- und Abbrucharbeiten. Das modulare Design erlaubt die Anpassung und Erweiterung der Funktionen.

Verlässlicher Griff
Der Sortiergreifer kombiniert hohe Schließkraft mit einer leichten Armkonstruktion, um präzises und kraftvolles Greifen bei Sortier-, Lade- und Abbruchaufgaben zu gewährleisten und so die Effizienz auf der Baustelle zu erhöhen.

Einsatzbereiche / Werkzeug-Funktionen

• Abfallbehandlung, Laden & Sortieren
• Gesteinsverarbeitung & Steinplatzierung
• Handhabung von Bau- & Betonelementen
• Bau von Stützmauern
• Handhabung von Beton- und Kunststoffrohren

Intelligentes modulares Konzept
Der Sortiergreifer ist über ein modulares System erweiterbar und bietet mehr als 100 zusätzliche Funktionen. So lassen sich Geräteleistungen erweitern und Konfigurationen an unterschiedliche Einsatzzwecke anpassen.

Caractéristiques / spécifications techniques

• MD 3.0
  Betriebsgewicht der Maschine: 3–6 t
  Volumen: 170 l / 0,22 cy
  Maximale Öffnung (A): 1150 mm / 45,28 in
  Breite (B): 550 mm / 21,65 in
  Höhe: 750 mm / 29,53 in
  Schließkraft: 16 kN / 3597 lbf
  Gewicht der Querträger: 138 kg / 304 lbs
  Gesamtgewicht des Greifers: 313 kg / 690 lbs
  (*) Höhe & Gesamtgewicht ohne Verbindungsplatte.
• MD 6.0
  Betriebsgewicht der Maschine: 5–9 t
  Volumen: 215 l / 0,28 cy
  Maximale Öffnung (A): 1400 mm / 55,12 in
  Breite (B): 650 mm / 25,59 in
  Höhe: 880 mm / 34,65 in
  Schließkraft: 29 kN / 6519 lbf
  Gewicht der Querträger: 240 kg / 529 lbs
  Gesamtgewicht des Greifers: 475 kg / 1047 lbs
  (*) Höhe & Gesamtgewicht ohne Verbindungsplatte.
• MD 9.0
  Betriebsgewicht der Maschine: 8–14 t
  Volumen: 390 l / 0,51 cy
  Maximale Öffnung (A): 1800 mm / 70,87 in
  Breite (B): 750 mm / 29,53 in
  Höhe: 1015 mm / 39,96 in
  Schließkraft: 31 kN / 6969 lbf
  Gewicht der Querträger: 350 kg / 772 lbs
  Gesamtgewicht des Greifers: 610 kg / 1345 lbs
  (*) Höhe & Gesamtgewicht ohne Verbindungsplatte.
• MD 12.0
  Betriebsgewicht der Maschine: 10–15 t
  Volumen: 630 l / 0,82 cy
  Maximale Öffnung (A): 2000 mm / 78,74 in
  Breite (B): 800 mm / 31,50 in
  Höhe: 1260 mm / 49,61 in
  Schließkraft: 36 kN / 8093 lbf
  Gewicht der Querträger: 430 kg / 948 lbs
  Gesamtgewicht des Greifers: 775 kg / 1709 lbs
  (*) Höhe & Gesamtgewicht ohne Verbindungsplatte.
• MD 16.0
  Betriebsgewicht der Maschine: 15–20 t
  Volumen: 700 l / 0,92 cy
  Maximale Öffnung (A): 2100 mm / 82,68 in
  Breite (B): 900 mm / 35,43 in
  Höhe: 1370 mm / 53,94 in
  Schließkraft: 46 kN / 10341 lbf
  Gewicht der Querträger: 625 kg / 1378 lbs
  Gesamtgewicht des Greifers: 1100 kg / 2425 lbs
  (*) Höhe & Gesamtgewicht ohne Verbindungsplatte.
• MD 20.0
  Betriebsgewicht der Maschine: 19–22 t
  Volumen: 950 l / 1,24 cy
  Maximale Öffnung (A): 2400 mm / 94,49 in
  Breite (B): 1000 mm / 39,37 in
  Höhe: 1560 mm / 61,42 in
  Schließkraft: 55 kN / 12364 lbf
  Gewicht der Querträger: 900 kg / 1984 lbs
  Gesamtgewicht des Greifers: 1600 kg / 3527 lbs
  (*) Höhe & Gesamtgewicht ohne Verbindungsplatte.
• MD 25.0
  Betriebsgewicht der Maschine: 21–29 t
  Volumen: 950 l / 1,24 cy
  Maximale Öffnung (A): 2400 mm / 94,49 in
  Breite (B): 1100 mm / 43,31 in
  Höhe: 1560 mm / 61,42 in
  Schließkraft: 75 kN / 16861 lbf
  Gewicht der Querträger: 980 kg / 2161 lbs
  Gesamtgewicht des Greifers: 1760 kg / 3880 lbs
  (*) Höhe & Gesamtgewicht ohne Verbindungsplatte.
• MD 30.0
  Betriebsgewicht der Maschine: 27–45 t
  Volumen: 1200 l / 1,57 cy
  Maximale Öffnung (A): 2700 mm / 106,30 in
  Breite (B): 1200 mm / 47,24 in
  Höhe: 1650 mm / 64,96 in
  Schließkraft: 85 kN / 19109 lbf
  Gewicht der Querträger: 1430 kg / 3153 lbs
  Gesamtgewicht des Greifers: 2830 kg / 6239 lbs
  (*) Höhe & Gesamtgewicht ohne Verbindungsplatte.
