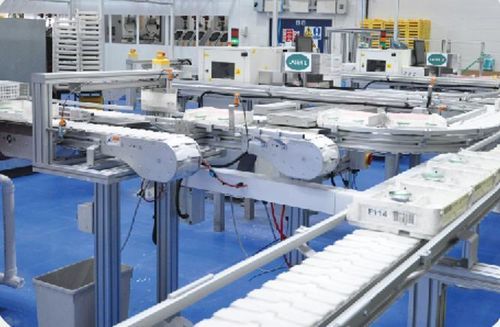

Bandförderer MP

ModulbandKettengebogen

Überblick
MODU bietet eine modulare Förderplattform für die industrielle Materialflusssteuerung und kombiniert austauschbare Aluminiumprofile mit spritzgegossenen Kunststoffteilen zur Unterstützung von Förderung, Akkumulation, Hub und Buffering in Produktions- und Logistiklinien.

Kunststoffkette

• Modulare Kunststoffkettenförderer, montierbar mit Standard-Handwerkzeugen für schnelle Installation.
• Eloxierte Aluminiumrahmen und technische Kunststoffkomponenten ermöglichen einfache Reinigung und hygienische Layouts.
• Fertig vormontierte Bogen-, Gerade- und Trägerteile reduzieren Montagezeiten vor Ort.

Kunststoffkette - Produktfamilien / Tabelle
Aluminiumrahmen: MP | MS2 | MM3 | ML2 | MX2
Edelstahlrahmen: DS2 | DM3 | DL2 | DX2
Kettenbreite / Trägerbreite pro Familie:
MP: 35 mm / 45 mm | MS2: 63 mm / 65 mm | MM3: 83 mm / 85 mm | ML2: 140 mm / 145 mm | MX2: 220 mm / 225 mm

Kunststoffgurt

• Modulare Kunststoffgurtförderer für größere oder empfindliche Produkte; standardisierte Komponenten vereinfachen Konstruktion und Wartung.
• Weiße POM-Gurtoberfläche ist glatt und flach, minimiert Kratzer und ermöglicht sichere Produktbehandlung.
• Konzipiert zur Integration in neue oder bestehende Anlagen; modulare Schnittstellen erleichtern Linienausrichtung und Umbauten.

Kunststoffgurt - Produktfamilien / Tabelle
Aluminiumrahmen: MT2 | MR2 | MF2
Edelstahlrahmen: DT2 | DR2 | DF2
Kettenbreite / Trägerbreite pro Familie:
MT2: 315 mm / 360 mm | MR2: 438 mm / 480 mm | MF2: 585 mm / 625 mm

Spiralförderer

• Kompakte Spiralförderer für kontinuierliche Hubbewegungen oder Pufferung mit geringem Wartungsaufwand.
• Optionen wie automatische Schmieranlage (ALS) und Spannungsverstellung vereinfachen Wartung und Installation.

Spiralförderer - Funktionen
Hub: Kontinuierlicher Auf-/Abtransport von Kartons, Kisten, Tabletts und Behältern bei kleiner Stellfläche, hoher Förderleistung und geringem Geräuschpegel.
Pufferung: Auslegung zur Speicherung von Massenflüssen von Behältern (Dosen, Glas) für Linienausgleich.
Förderung: 3D-Verbindungskonzept ermöglicht kompakte Hublösungen und horizontale Durchführungen in komplexen Layouts.
Portal: Portal-Lösung mit einem Band reduziert Produktübergaben und Stau-Risiko; kann zwei Spiralen verbinden.

Spiralförderer - Spezifikationen
Kettenbreiten: 155 mm | 220 mm | 400 mm | 600 mm
Außendurchmesser: 1350 mm | 1500 mm | 1850 mm | 2250 mm

Akkumulationsförderer

• Table-Akkumulation: Massenspeicherung durch abwechselnd laufende Förderbänder, angetrieben von zwei Getriebemotoren.
• S-Akkumulation: Inline-FIFO-Akkumulation unter Wahrung der Produktorientierung; hygienisches Design geeignet für Pharma- und Lebensmittelanwendungen.
• Alpine-Akkumulation: Mehrschichtiger, gestapelter Puffer für Kühlung, Trocknung oder dichte Zwischenspeicherung zwischen Maschinen.

Hub- & Senkförderer

• Hebe- und Senkvarianten zum Fördern von Produkten zwischen Ebenen mit Optionen für hohe Geschwindigkeit und Traglast.
• Gripper Conveyor: Zwei Förderbänder arbeiten in Greifformat und bewegen Produkte sicher zwischen Ebenen, geeignet für Hochgeschwindigkeits-Verpackungslinien.
• Elevator/Lowerator: Hochkapazitive Lösung für Kisten, Säcke und Tabletts; minimiert Stellfläche bei Palettierung und WIP-Lagerung.
• Reib- und Rillenförderer: Kosteneffiziente Lösung für Niveauwechsel mit standardisierten Schnittstellen zur einfachen Integration.

Führungen & Tragstruktur

• Führschienen und verstellbare Halterungen verhindern Produktabsturz und gewährleisten Ausrichtung.
• Standard- und Deckenbefestigte Tragstrukturen mit modularer Bauweise für Stabilität und Mobilität bei Bedarf.

Downloads / Dokumentation
Produktdatenblätter, CAD-Dateien und PDF-Broschüren stehen für technische Details und Integrationsplanung zur Verfügung.

Technische Daten

• Kunststoffketten-Familien: MP, MS2, MM3, ML2, MX2 (Aluminium); DS2, DM3, DL2, DX2 (Edelstahl).
• Kettenbreiten (Beispiele): 35, 63, 83, 140, 220 mm (Trägerbreiten 45, 65, 85, 145, 225 mm).
• Kunststoffgurt-Familien: MT2, MR2, MF2 (Aluminium); DT2, DR2, DF2 (Edelstahl).
• Gurtbreiten (Beispiele): 315 mm (360 mm Träger), 438 mm (480 mm Träger), 585 mm (625 mm Träger).
• Spirale: Kettenbreiten 155, 220, 400, 600 mm; Außendurchmesser 1350, 1500, 1850, 2250 mm.
• Akkumulationstypen: Table, S (FIFO), Alpine (mehrschichtig).
• Hub-Optionen: Gripper, Elevator/Lowerator, Reib- und Rillenförderer.
• Materialien: Eloxierte Aluminiumrahmen und spritzgegossene Kunststoffkomponenten; Edelstahloptionen für hygienische Bereiche.
