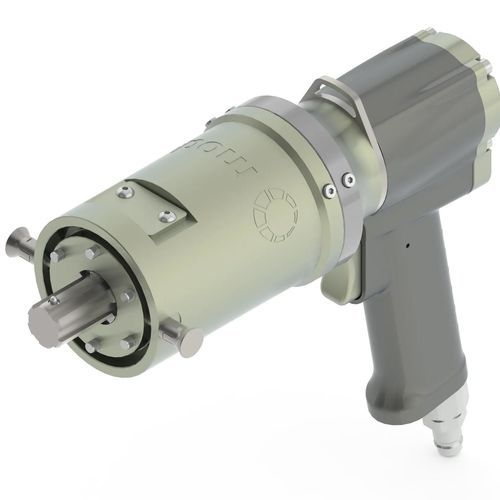

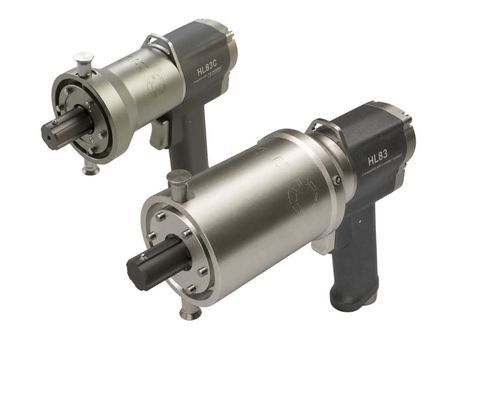

Pneumatischer Ventilantrieb HL83C

drehbartragbarplatzsparend

Die pneumatischen tragbaren Ventilantriebe Modec HL83C sind die kompaktesten und leichtesten. Trotz ihrer geringen Größe bieten sie eine breite Palette von Leistungsoptionen und können in jeder Umgebung arbeiten, einschließlich der anspruchsvollsten. Sie sind ATEX II 2 GD c IIC T6 bis T4 zertifiziert (außer wenn sie mit einem Drehzahlmesser ausgestattet sind). Darüber hinaus kann das maximale Drehmoment einfach durch Anpassen des Luftversorgungsdrucks gesteuert werden, um einen sicheren Betrieb Ihrer Ventile zu gewährleisten. Spezifikationen - Gerade - Leerlaufdrehzahl (RPM) - 4 bar: 150 - 5 bar: 160 - 6 bar: 170 - 7 bar: 180 - Max. Drehmoment (Nm) - 4 bar: 90 - 5 bar: 110 - 6 bar: 130 - 7 bar: 150 - Optionen - HL83CE-077 - HL83CS-258 - Leerlaufdrehzahl (RPM) - 4 bar: 45 - 5 bar: 48 - 6 bar: 51 - 7 bar: 503 - Max. Drehmoment (Nm) - 4 bar: 302 - 5 bar: 369 - 6 bar: 436 - 7 bar: 503 - ✔ - HL83CH-564 - Leerlaufdrehzahl (RPM) - 4 bar: 20 - 5 bar: 22 - 6 bar: 23 - Max. Drehmoment (Nm) - 4 bar: 659 - 5 bar: 806 - 6 bar: 952 - ✔ Warnung! Verwenden Sie den Antrieb nicht, wenn das Drehmoment höher als 740 lb.ft oder 440 lb.ft mit RA30, BJH01 und TM004 ist. Verwenden Sie Druck, um das Drehmoment zu begrenzen. Anschlüsse & Schmierungen - Referenz - Luftverbrauch (Nl/min): 1200 - Anschluss: G 1/2 - Ø Anschluss min (mm): 8.2 - Ø Rohr min (mm): 12 - Schmierung (Tropfen/min): 6 - FRL: AC107 - SAT Box: AC118 Layout - Referenz - Gewicht (kg) - HL83CE-077: 3.2 - HL83CS-258: 5.6 - HL83CH-564: 6.3 Verfügbare Optionen für den HL83C - Digitaler Drehzahlmesser* (Optionscode 02) - Der digitale Drehzahlmesser kann nicht ATEX-zertifiziert werden. Zubehör - Gerade Köpfe - Drehmomentverstärker - Rechtwinkliger Kopf RA30 - Banjo-Köpfe - Adapter: mit Fingern, mit Speichen, fest, Schnittstellen - Drehmomentreaktionssysteme: Reaktionsarme, Teleskop-Zweibein, Gelenkreaktionsarm am Fahrzeuganhängerhaken befestigt, Fußgehaltener Gelenkreaktionsarm, Andere Drehmomentreaktionssysteme - Luftmanagement: Luftfiltration, Druckregelung und Schmierungseinheiten (FRL), Sicherheitsluftbehandlungsbox (SAT Box) - Weiteres Zubehör: Transportkoffer, Kit-Box Technische Merkmale / Spezifikationen - Modell: HL83C (Varianten: HL83CE-077, HL83CS-258, HL83CH-564) - Typ: Pneumatischer tragbarer Ventilantrieb - ATEX II 2 GD c IIC T6 bis T4 zertifiziert (außer mit Drehzahlmesser) - Max. Drehmoment: bis zu 952 Nm (je nach Konfiguration) - Luftverbrauch: 1200 Nl/min - Anschluss: G 1/2, min Ø 8.2 mm, min Rohr Ø 12 mm - Schmierung: 6 Tropfen/min - Gewicht: von 3.2 kg bis 6.3 kg je nach Variante - Verfügbare Optionen: Digitaler Drehzahlmesser (nicht ATEX-zertifiziert)
