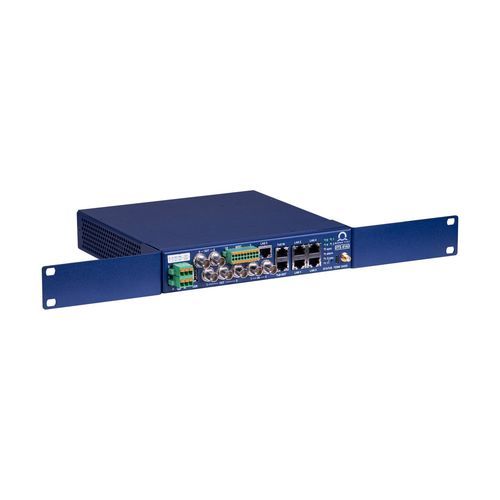

Time-Server / NTP DTS 4163

SNTPPTPPRP

Der DTS 4163.grandmaster ist ein PTP-Grandmaster, der speziell für IEC 61850 Digitalschutzstationen entwickelt wurde und präzise Zeit­synchronisation mit redundanter Betriebsweise zur Erhöhung von Zuverlässigkeit und Verfügbarkeit bietet.

Highlights

• PTP-Grandmaster optimiert für IEC 61850 Digitalschutzstationen (PRTC / IEEE 1588-2008; kompatibel mit IEEE 1588-2019 / PTPv2.1).
• PRP/HSR-Unterstützung für doppelt angebundene Knoten und nahtlose Redundanz.
• Vier voll PTP-fähige Gigabit-Ethernet-Ports (RJ45 oder SFP) plus dedizierte Management-Schnittstelle.
• Sicherheitsfunktionen: Secure Boot, verschlüsselte Benutzerdaten und signierte Firmware.
• NTP-Server mit hoher Kapazität (>10.000 NTP/SNTP-Anfragen pro Sekunde).
• Integrierter Multi-Constellation GNSS-Empfänger (GPS, Galileo, GLONASS, BeiDou, SBAS) für verbesserte Genauigkeit und Verfügbarkeit.
• Boundary-Clock-Funktion zum Verbinden mehrerer Zeitdomänen.
• Oszillatoroptionen (TCXO / OCXO / Rubidium) zur Verbesserung des Holdover-Verhaltens.
• Legacy-Zeit­ausgänge (IRIG, ToD, DCF, Impuls, Frequenz) und Ereignis­zeitstempel zur Integration älterer Systeme.
• Umfassende Überwachung und Verwaltung via MOBA-NMS.

Technische Merkmale (funktionaler Überblick)

• Oszillator: TCXO / OCXO / Rubidium Optionen.
• Netzwerkschnittstellen: 4x 100/1000BaseT (LAN 1–4) oder 4x SFP; plus 1x 100/1000BaseT (LAN 5) für Management.
• Netzwerkfunktionen: PTP-Grandmaster / SyncE-Master; NTP v4/v3 und SNTP; IPv4/IPv6; Link-Aggregation (IEEE 802.3ad) auf LAN 2 & 3; VLAN (802.1Q, 802.1p); statisches Routing; IGMP/Multicast.
• Referenzeingänge: GNSS RF (interner 92-Kanal-Empfänger), 2x PTP-Slave-Eingänge, DCF-Stromschleife, 2x F-IN (1 PPS, 10 MHz, 2.048 MHz).
• Referenzausgänge (Netzwerk): PTP auf LAN 1–4 (E2E, P2P, 1-step/2-step, Multicast, Layer 2, IPv4/IPv6); SyncE/ESMC; NTP-Servermodi; SNTP; TIME/DAYTIME.
• Referenzausgänge (nicht Netzwerk): 3–4 präzise Impuls/Frequenzausgänge (1PPS–10 MHz oder IRIG-B), IRIG-B analog, ToD, RS-422 seriell, konfigurierbare Ereignisschalter und Timestamping.
• Unterstützte PTP-Profile: E2E/P2P (IEEE 1588-2008), Power (IEEE C37.238 / IEC 61850-9-3), Telecom (ITU-T G.8265.1, G.8275.x), AVB/TSN (IEEE 802.1AS).
• Alarme & Benachrichtigungen: Relaiskontakt, SNMP-Traps, E-Mail-Benachrichtigungen, Alarm-LED, Syslog.
• Management: MOBA-NMS-Kompatibilität; Terminalzugang via USB-C und SSH; SNMP v1/v2c/v3; Firmware via SCP/SFTP/USB.
• Sicherheit: Hardware-basierter Secure Boot; verschlüsselte/signierte Firmware; sichere Zugriffswege (SSH, SCP, SFTP); Ausrichtung an IEC 62443-4-2.

Technische Daten

• Abmessungen: 222 x 44 x 222 mm (mit Rack-Kit: 483 x 44 x 222 mm, 19", 1U).
• Gewicht: ca. 2,0 kg (abhängig von der Version).
• Gehäuse: Stahl, pulverbeschichtet.
• Schutzart: IP20.
• Betriebstemperatur: -20 bis 50 °C.
• Betriebsfeuchte: 5–95 % RH, nicht kondensierend.
• Kühlung: aktive oder lüfterlose passive Optionen.
• Stromversorgung: je nach Version (siehe Produktdokumentation).
• Zulassungen: CE, UKCA, CB, RoHS, WEEE; EMV: IEC 61850-3, IEC 61000-Serie; Sicherheit: IEC 62368-1.
• Genauigkeit (typisch): GNSS zum internen < ±50 ns; PTP zum internen < ±50 ns; Ausgangswerte in der Dokumentation.
