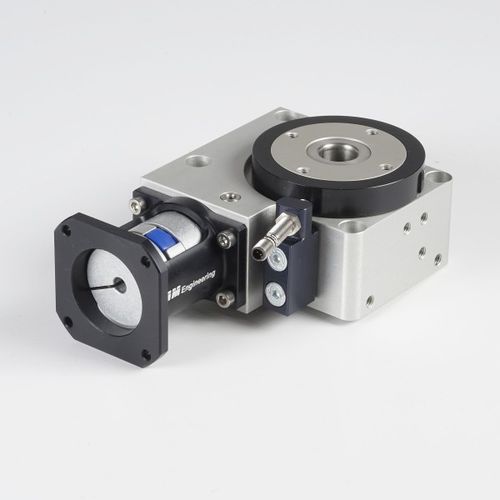

Drehtisch mit Schrittmotor MDT36008-AK-B

horizontalvertikalschwenkbar

Motordrehtisch Antrieb koaxial ohne Motor MDT36008-AK-B Artikelnummer: MDT36008-AK-B etriebeübersetzung: 40:1 Umkehrspiel: < 0,12° Radialspiel: < 0,02mm Planlauf der Drehscheibe: < 0,03mm zul. Ausgangsdrehmoment M1: 1,2Nm zul. Kippmoment M2: 1,8Nm max Eingangsdrehzahl: 600 U/min für Anbau eines Standardschrittmotors (Nema 17, □42mm) geeeignet Funktion: Der Motordrehtisch wird über einen Nema 17 ( □42mm) Schrittmotor positioniert. Benötigtes Eingangsdrehmoment: 0,15Nm für Leerlauf Max. Eingangsdrehzahl: 600 U/min Max. Einschaltdauer: 100% Ausführung: Gehäuse und Drehscheibe aus eloxiertem Aluminium Hohlwelle aus Edelstahl mit großer Durchgangsbohrung Spielarmes Schneckengetriebe Drehsteife Klauenkupplung für schwingungsdämpfende Drehmomentübertragung Positionsabfrage über Nährungsschalter möglich Drehbarer Positionierring für frei einstellbare Abfrageposition gegenüber der Werkstücksposition Steifigkeitsdiagramm: Dieses Diagramm beschreibt die Steifigkeit des Motordrehtisches um die Drehachse. Die Auslenkung ist abhängig vom Drehmoment M1 (max. 3Nm) um die Drehachse. Das Umkehrspiel wird Unabhängig von der Auslenkung betrachtet. Wirkt das Drehmoment immer in eine Richtung, muss nur die Auslenkung betrachtet werden Bei Wechselbelastung addieren sich Auslenkung und Umkehrspiel.
