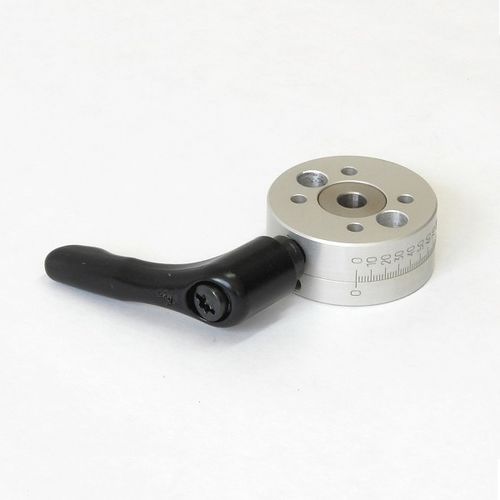

Drehbarer Positioniertisch DS04, DS08, DS12, DS25

manuell1-AchsPräzision

Unsere Drehscheiben ergänzen unsere Drehtische durch eine kompakte und leichte Alternative, wenn eine Feinverstellung mittels Schneckengetriebe nicht erforderlich ist. Als Drehscheiben Hersteller umfasst unser Sortiment die zirkulare Einstellscheibe in vier verschiedenen Baugrößen. Der Außendurchmesser der Verstellscheibe liegt im Bereich von 35 bis 150 Millimetern. Mit nur 15 Millimetern Bauhöhe bietet unsere kleinste Drehscheibe DS04 eine hochwertige Lösung für die gradgenaue, manuelle Positionierung um eine Drehachse, speziell bei beengten Platzverhältnissen. Diese Einstellscheibe ist für Axialkräfte bis 50 Newton und Radialkräfte bis 30 Newton ausgelegt. Das größte Modell aus unserem Drehscheiben Hersteller Programm, die Verstellscheibe DS25 mit 150 Millimetern Außendurchmesser, nimmt dagegen Kräfte bis 300 Newton axial und 200 Newton radial auf. Sie eignet sich zum Beispiel auch als Gegenlager für lange Bauteile in Verbindung mit unserem Drehtisch DT36025. Funktion: Die Drehscheibe ist nach Lösen des Klemmhebels um 360° drehbar. Einrastung alle 90° mittels entfernbarer Rastkugel Eine Skalierung in 2° Schritten am Umfang unterstützt den Bediener bei der Orientierung Der Klemmhebel kann in verschiedenen Stellungen eingerastet werden Ausführung: Drehscheibenkörper aus Aluminium eloxiert Hohlwelle mit Rastnuten aus rostfreiem Stahl Klemmhebel aus Stahl beschichtet Bestellbeispiel: DS04 DS = Drehscheibe 04 = Baugröße 4 Besondere Features: Die Skalierung in 2° Schritten am Umfang unterstützt den Bediener bei der Orientierung
