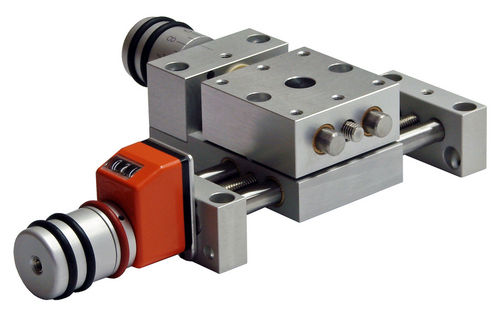

Linearer Positioniertisch KT4808-KL-PA-PT1408

manuell2-AchsPositionsanzeiger

Kreuztisch Basis lang KL mit mechanischem Positionsanzeiger KT4808-KL-PA Schlittenform für direkte Montage von Positioniertisch kurz PT1408, Drehknopf zeigt nach links axial spielfrei vorgespannt, selbsthemmend Radialspiel der Führungen <0,02mm mechanischer Positionsanzeiger Anzeigegenauigkeit 0,1mm Spindelsteigung 1mm Einsatztemperatur 0°C bis 70°C Funktion: Der Schlitten des Kreuztisches ist durch Drehen des Skalenknopfes von Hand verstellbar. Der Verstellweg wird durch den Positionsanzieger direkt in 0,1mm Schritten angezeigt Durch die vorgespannte Spindel und Spindelmutter ist kein Klemmen nach dem Verstellen notwendig. Die Spindel kann zusätzlich im Lagerbock mit der Klemmschraube KS-M4X7 fixiert werden (Zubehör). Positionsanzeiger in 2 Bauformen und 4 Anbaulagen lieferbar (siehe Auswahlfelder oben rechts neben der Produktabbildung) Ausführung: Lagerbock und Schlitten aus Aluminium eloxiert Führungssäulen und Spindel aus rostfreiem Stahl Gleitführungen aus Messing Positionsanzeigergehäuse aus Kunsstoff Bestellbeispiel: KT4808-KL-PA-H-O KT = Kreuztisch Basis 48 = Hub=48mm 08 = Baugröße 8 (Ø Führungssäulen) K = Schlittenform für direkte Montage von Positioniertisch kurz L = Skalenknopf des zu montierenden Positioniertisches zeigt nach links PA= mechanischer Positionsanzeiger H = Bauform des Positionsanzeigers für horizontale Spindel O = Positionsanzeiger zeigt nach oben Besondere Features: Freie Wahl der Null-Position: Am roten Einstellring kann nach Lösen der Klemmschraube der Anzeigewert unabhängig von der Spindel verstellt werden.
