Mikroskop-Objektiv / Fixfokus
für die Oberflächeninspektionfür Metrologie-Anwendungenzur Materialuntersuchuing

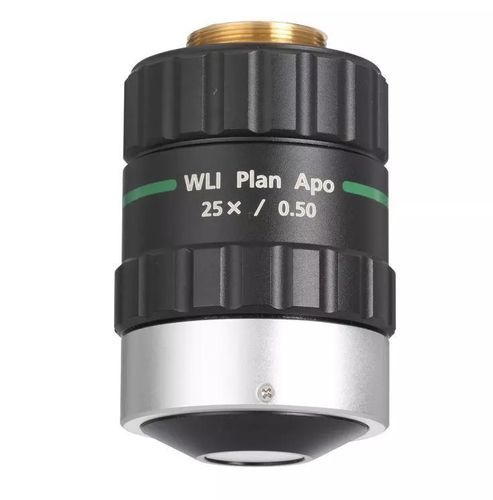

Mikroskop-Objektiv / Fixfokus - MITUTOYO - für die Oberflächeninspektion / für Metrologie-Anwendungen / zur Materialuntersuchuing
Mikroskop-Objektiv / Fixfokus - MITUTOYO - für die Oberflächeninspektion / für Metrologie-Anwendungen / zur Materialuntersuchuing
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
Fixfokus
Anwendungstechnik
für Metrologie-Anwendungen, zur Inspektion von Halbleitern, zur Materialuntersuchuing, für die Oberflächeninspektion, für Produktionsanlagen, Oberflächenrauheit
Weitere Eigenschaften
hochauflösend, apochromatisch, kompaktes Design
Brennweite

4 mm
(0,16 in)

Beschreibung

Produktübersicht
  • Neues Design passend zur WLI-Unit
  • Gewährleistet großen Arbeitsabstand bei kompakter und leichter Bauweise (parfokal 60 mm)
  • Hohe numerische Apertur (N.A. 0,50) für hohe Auflösung
  • Plan-Apochromat optische Korrektur
  • Strahlteiler und Referenzspiegel integriert im Objektiv
  • Standardmäßiger Mechanismus zur Einstellung der Interferenzfransen


Technische Daten
  • Modell: WLI Plan APO 25x
  • Vergrößerung: 25x
  • Numerische Apertur (N.A.): 0,50
  • Arbeitsabstand (W.D.): 3,6 mm
  • Brennweite (f): 4 mm
  • Parfokale Distanz (P.D.): 60 mm
  • Auflösungsvermögen (R): 0,55 µm
  • Anwendbare Tubuslinse Brennweite: 100 mm
  • Sichtfeld (2/3" Kamera): 0,26×0,35 mm
  • Sichtfeld (WLI-Unit): 0,29×0,22 mm
  • Glaskompensation: Nein
  • Spektralbereich: VIS
  • Beobachtung/Interferometertyp: Interferometer
  • Spiegeltubuslänge (ohne Befestigungsschrauben): 57 mm
  • Befestigungsschrauben: RMS / 20.32 mm ×36 TP
  • Außendurchmesser: 40 mm
  • Masse: 290 g


Anwendungen
  • Weißlichtinterferometrie und Oberflächenprofilometrie
  • Messung von Rauheit und Stufenhöhe
  • Dünnschichtinspektion und optische Metrologie in Produktionslinien
  • Bauteilprüfung in der Halbleitertechnik, Präzisionsmechanik und Werkstoffprüfung


Kompatibilität und Montage
  • Für die Verwendung mit einer 100 mm Tubuslinse ausgelegt
  • Kompatibel mit 2/3" Kameratypen und der WLI-Unit
  • Montage über RMS-Gewinde / 20.32 mm ×36 TP
  • Spektralabdeckung im sichtbaren Bereich (VIS)
